数字温湿度传感器SHT11与CC2430应用接口电路

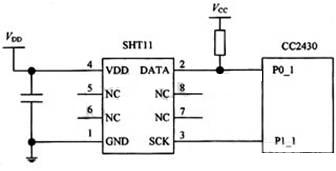

设计中采用了数字温湿度传感器SHT11，该传感器通过无线网络对监测区域内温度和湿度进行数据采集工作，具有极高的安全性、可靠性和长期稳定性。SHT11的供电电压为2.4～5.5 V，测湿精度为±3.0％RH，在温度为25℃时测温精度为±0.4℃，其封装形式采用了SMD(LCC)贴片封装，该传感器与CC2430的典型应用接口电路如图所示。在图中，CC2430与SHT11连接，只需要用2条I／O口线分别作为数据线DATA和时钟线SCK，并在DATA端口接人一只上拉电阻，用于将信号提拉为高电平，同时在VDD及GND端口接入一只去耦电容，通过相应的软件设计即可完成数据的采集与传输。
