负载控制模块典型应用电路原理图

以下介绍一些利用LCE器件作为控制负载的实例，可为应用者的广泛开发提供创作思路。　

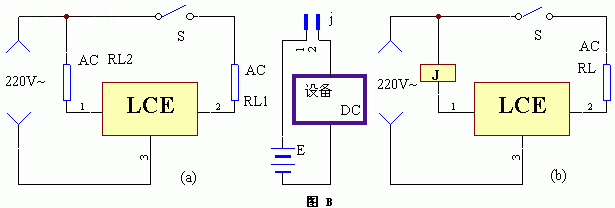

该LCE模块的典型应用方式有两种，如图B（a）、（b）所示。其中（a）是利用该模块直接驱动交流负载的接线图。当主动负载RL1的开关S闭合时，从动负载RL2中便有电流通过。（b）是利用交流继电器J来控制其它设备的接线图（交直流设备均可）。当主动负载RL1接通时，交流继电器J便励磁吸合，利用J的触点便要以控制其它的高低压、交直流用电设备。

负载控制模块典型应用电路
