气敏排气扇电路原理图

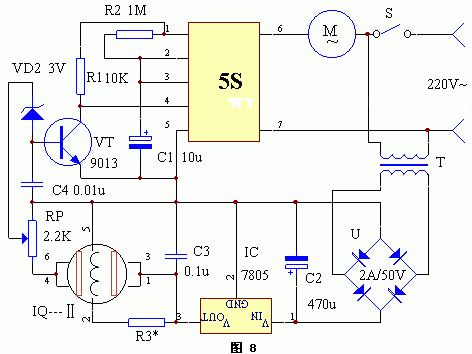

　该装置的电路工作原理如图8所示。当室内为洁净空气时，气敏管HQ－Ⅱ的导电率很低，在电位器RP上的压降也很小，DW处于阻断状态，三极管VT截止，5S模块的④脚处于高电平，排气扇无电流通过不工作。一旦室内有害气体的浓度增大，导致气敏管HQ－Ⅱ的导电率增大，使RP上的压降值升高，导致DW击穿导通，三极管VT也随之导通，使得5S模块的④脚呈低电平，此时排气扇M通电工作。当室内有害气体的浓度降到标准值以下时，排气扇　延迟工作一段时间后会自动停止。如室内有害气体的浓度再次升高，排气扇M又通电工作。调整RP或DW可以调整其启动阈值。

　　由以上介绍可看出，由于采用5S模块设计电路，使得应用电路极为简洁，外接不多元件，即可开发多种功能，有兴趣的读者可根据其电路原理，自行开发出更多的实用电路来。
