相序指示电路原理图

来源：http://www.elecfans.com/article/88/131/electrician/2009/20091226147884.html 发布时间：2017-06-28

摘要： [导读] 相序指示电路原理图相序是三相交流电源的一个极为重要的参数，接入三相感应电动机的三相交流电的相序决定了其旋转方向。在某些情况下，相

相序指示电路原理图

相序是三相交流电源的一个极为重要的参数，接入三相感应电动机的三相交流电的相序决定了其旋转方向。在某些情况下，相序错误将会损坏电气设备。

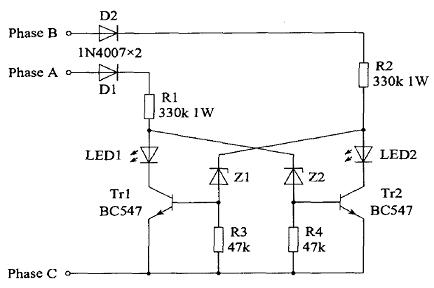

　　下图是一个简单实用的相序指示电路，只有三相交流电的相序完全与图示相序相同时，发光二极管LED1和LED2才会同时发光。图中NPN型三极管Tr1和Tr2的型号是BC547，其Bcbo=50V、ICM=200mA、PCM=500mW。Z1和Z2是12V稳压二极管，其它均是普通的元件。
　　说明：该电路设计为与380V的三相交流电相连，务必注意安全
简单相序指示电路
