汽车音响系统防盗电路设计原理

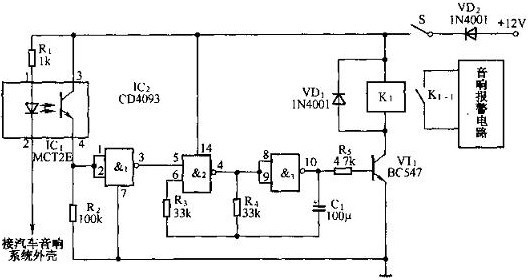

　　汽车音响系统防盗电路如图所示，其12V直流电源取自车内蓄电池。当合上开关S1后．光电耦合器IC1中的发光二极管被点亮，内部的光敏三极管因受光照而导通，IC1输出高电平给与非门的输入端，与非门1输出低电平。

　　该低电平加在与非门2的输入端⑤脚，控制由与非门2、与非门3组成的低频振荡器停振，从而使整个电路处于警戒守候状态。当盗贼将音响连接线割断时，由于光电耦合器以内部发光二极管的负极接线此时也被割断，使IC1的②脚悬空，内部发光二极管立即停止工作，IC1④脚输出低电平，与非门1输出高电平，由与非门2、3组成的低频振荡器起振，其输出的振荡信号控制VT1和继电器K1间歇工作：K1的常开触点K1-1也时闭时合，控制着音响报警装置发出报警声，响亮的报警声将会引起人们的注意。
