光敏燃气报警器的制作

这里介绍一个利用音乐贺卡发声片制作的新颖光敏燃气报警器，材料少、制作简单、耗电小，一般情况下只要元件可靠，制作成功以后无需调试，当燃气灶熄火时就能及时发出报警信号。

一、制作材料
　　1/8碳膜电阻3K、150K各1只，KD一153音乐集成片1片，光敏三极管3DD1只，三极管3DG6、3DG130各1只，8Ω扬声器1只，开关1只，2节干电池连电池夹。
二、制作方法

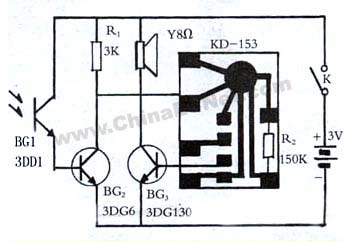

　　在一块环氧绝缘板上，将以上各元件按图焊接以后装在合适的小塑料盒里，塑料盒正面中心位置钻一个小孔，将BG1光敏三极管露出盒外，再在小盒的侧面安装一个开关，电池夹也装在塑料盒内。
三、使用方法
　　将做好的报警器固定在靠近燃气灶具两只灶眼、比灶眼高5cm的正前方墙上，在烧饭、烧水时，点燃灶具以后将报警器开关闭合，就可以放心离开。
四、工作原理
　　在燃气灶正常燃烧时，报警器处于待机工作状态。 DG1光敏三极管受到火焰照射呈低阻状态，BG2导通，音乐发声片处于低电位不工作，扬声器则不发声。一旦燃气灶突然熄火，光敏三极管失去光照射，其内阻提高，BG2由饱和而转为截止，音乐集成块触发工作，经BG3放大后由报警喇叭发出警告声，提示主人关闭燃气具，及时防止燃气中毒事故发生。
