自制家庭防盗看门狗电路

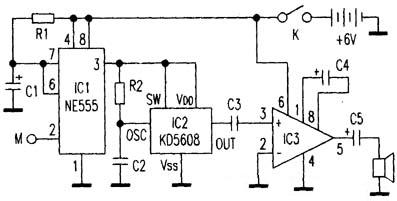

本文介绍一款简易家庭防盗看门狗电路(见下图)。

时基电路ne555和r1、cl组成单稳态触发器。平时，c1放完电，ne555的第③脚输出低电平，狗吠声集成电路kd5608不工作。m为触摸片，可用门锁的锁体代替。当有不速之客触及门锁时，人体感应的杂散电压作用于ne555的第②脚，单稳态电路被触发翻转，ne555从第③脚输出高电平，狗吠声集成电路kd5608得电工作，向音频功率放大器lm386的第③脚输出狗吠声音频信号，lm386将其放大后，推动扬声器发出响亮的狗吠声，使不速之客退却。此后，电源经rl向c1充电，当c1上电压充到高于三分之二电源电压时，单稳态触发器再次翻转，icl第③脚输出低电平，狗吠声集成电路kd5608失电，扬声器停止发声。如嫌白天自家人开锁时狗吠声太吵闹，可在夜晚时才按下k，使电路只起夜间防盗作用。
