摘要： [导读] 毫伏表的制作经验谈如下电路图是进行了改进的毫伏表电路：

毫伏表的制作经验谈

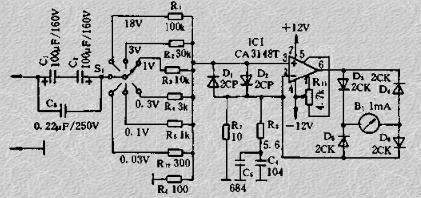

如下电路图是进行了改进的毫伏表电路：

改进一:使用CA3140替代5G24。5G24性能等同UA741，如果使用此类运放，也只能测试400HZ以下的电压，CA3140转换速率为9V/US，增益带宽为4。5MHZ，直接代换后，即可测量2000HZ的电压，经频率补偿后，输入18MV电压，从25hz-16kHZ基本平直，20KHZ有所下降。
