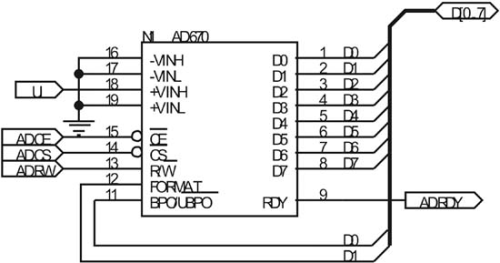

图4 模数转换电路

图4是A/D转换电路，主要功能是对输入的被测电压进行数据转换，转换的结果送单片机。A/D转换器件选用ADI公司的AD670，八位分辨率，10μs转换速度，可程控单极性或者双极性输入，单极性满量程输入范围为0～2.55V，双极性为-1.28～+1.27V，图中信号ADRDY为A/D转换完成信号，接单片机的I/O引脚，当ADRDY为低时，表示数据转换完成，在程序中通过查询该信号的状态判断A/D是否转换完成。信号ADCE、ADCS、ADRW分别是A/D的芯片使能、片选及读写控制信号，ADCE和ADCS低有效，分别接单片机的地址线P20和P21，ADRW为低时对A/D进行写操作，即写入控制命令，如单极性或者双极性操作等，ADRW为高时对A/D进行读操作，读出转换结果，该信号在CPLD中产生。
