燃气热水器中脉冲点火控制器?
        由于煤气是易燃、易爆气体，所以对燃气器具中的点火控制器的要求是安全、稳定、可靠。为此电路中有这样一个功能， 即打火确认针产生火花，才可打开燃气阀门；否则燃气阀门关闭， 这样就保证使用燃气器具的安全性。?

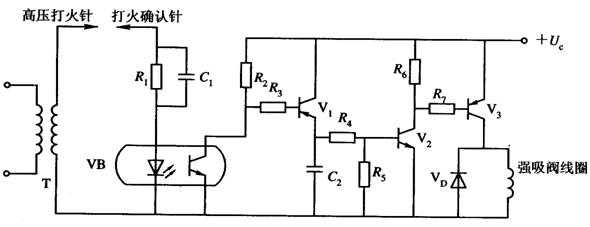

         图 8 - 25 为燃气热水器中的高压打火确认电路原理图。 在高压打火时，火花电压可达一万多伏，这个脉冲高电压对电路工作影响极大，为了使电路正常工作，采用光电耦合器VB进行电平隔离，大大增强了电路抗干扰能力。当高压打火针对打火确认针放电时，光电耦合器中的发光二极管发光， 耦合器中的光敏三极管导通， 经V1、V2、V3放大，驱动强吸电磁阀，将气路打开，燃气碰到火花即燃烧。 若高压打火针与打火确认针之间不放电，则光电耦合器不工作，V1等不导通，燃气阀门关闭。

燃气热水器的高压打火确认电路原理图
