火焰探测报警器?

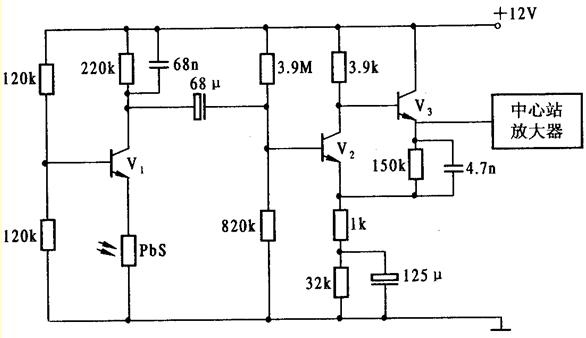

图 8 - 23 是采用硫化铅光敏电阻为探测元件的火焰探测器电路图。 硫化铅光敏电阻的暗电阻为1 MΩ， 亮电阻为 0.2 MΩ(光照度 0.01 W/m2下测试的)，峰值响应波长为2.2μm。 硫化铅光敏电阻处于V1管组成的恒压偏置电路，其偏置电压约为 6 V，电流约为 6μΑ。V2管集电极电阻两端并联 68 μF的电容， 可以抑制 100 Hz以上的高频，使其成为只有几十赫兹的窄带放大器。V2、V3构成二级负反馈互补放大器， 火焰的闪动信号经二级放大后送给中心控制站进行报警处理。采用恒压偏置电路是为了在更换光敏电阻或长时间使用后，器件阻值的变化不致于影响输出信号的幅度， 保证火焰报警器能长期稳定地工作。
