将图1中的三相不控整流器换为可控变流器，并在三相电源输入端串入三个高频扼流电抗器，用以抑制可能产生的双向（电网?伺服系统）电磁干扰，以及在变流器工作于逆变状态时，起到等效直流电抗器的作用，如图2所示。

当电动机工作在电动状态时，可控变流器的大功率开关器件S1～S6全部处于关断状态，而6个续流二极管构成三相不控桥式整流器，工作状况同图1。

当电动机工作在发电状态时，则逆变器工作于整流状态，而可控变流器工作于逆变状态，使电动机工作在再生制动状态。这时滤波电容贮能，直流母线电压升高，在超过电网线电压值后，二极管D1～D6反向阻断；当直流母线电压继续升高，超过设定的上限允许值UdH时，变流器开始工作，将直流母线上的能量逆变回馈电网。此时，高频扼流电抗器将平衡直流母线电压和电网线电压之间的差值，以保证逆变状态的

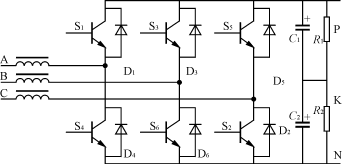

图2回馈变流器主电路

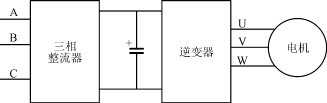

图1一般伺服系统主电路结构

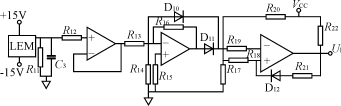

图4 电流检测与控制信号产生电路

正常进行。当直流母线电压回落到下限设定值UdL后，再关闭变流器。就能量回馈需要考虑的问题有：

1）回馈电流必须满足回馈功率的要求，同时不能大于逆变器所允许的最大电流；

2）只有当直流母线电压高于设定值时，才能启动逆变器进行能量回馈；

3）为了提高回馈功率，尽量在电网电压高时进行回馈，因为如果回馈电流一定，则电网电压越高回馈功率越大。

因此，系统须有电压控制电路，同步控制电路和电流限制电路。电流和电压的控制由两个迟滞比较器完成，同步控制由同步检测与控制电路完成。
