2×2点阵驱动电路

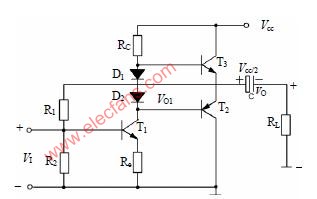

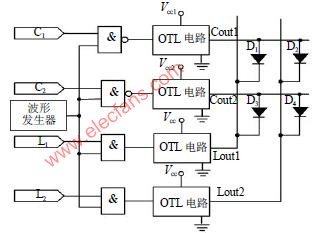

简单的2×2点阵驱动电路结构，对交流电路实现方案加以说明，如图3所示。图中C1和C2分别接行扫描信号产生电路的第1行和第2行的输出端，L1和L2分别接列数据信号产生电路的第1列和第2列的输出端。Vcc为固定电源，Vcc1和Vcc2为经过电压补偿后的第1列和第2列的源电压。硬件逻辑定义：被选中行的行扫描输出端为高电平，其他行为为低电平。需要显示的列数据输出为高电平，非显示的列为低电平。整个电路的主要部分为后端推动级的功率放大电路，采用了单电源的PNP-NPN互补三极管推挽功放结构，简称OTL功放，如图4所示。

假设现在扫描行选中了第1行，即C1为高电平，C2为低电平。第1列的列数据信号L1为0，第2列列数据信号L2为1。由电路逻辑可以看出，波形发生器产生的矩形波可以顺利地通过第1行的与非门，只是相位相差了180°，然后再经过推动级后，输出与最初输入波形同相位的驱动矩形波；第2行与非门的输出为高电平，经推动级后输出为低电平。同理，第1列的与门输出为低，经后边推动级后变为高电平；矩形波可以顺利通过第2列的与门，经推动级后产生相位与输入相差180°的驱动波形。由此可见，像素点D2被施加交流脉冲信号，其他点均被反向偏压所抑制。
