鉴向倍频线路图

来源：http://www.elecfans.com/article/88/131/189/2009/2009050756686.html 发布时间：2017-06-29

摘要： [导读] 鉴向倍频线路图是该鉴向倍频线路图

鉴向倍频线路

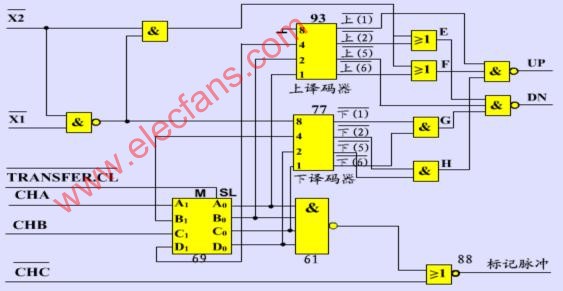

图是该鉴向倍频线路图。图中元件69是一个四位的并行移位寄存器(SN7495N)，其内部是4个触发器。4个触发器的触发端连在一起，即元件69的SL端，是4个触发器的输入端是输出端。93和77号元件是两块将BCD码(二—十进制码)译为单十进制码的译码器。1和2的状态决定着UP和DN的输出脉冲频率，当时。从UP或DN送出的脉冲的频率为输入信号CHA或CHB的两倍；当时，从UP或DN得到的是四倍频的脉冲。图5-54是鉴向倍频线路的工作波形图。
