热敏电阻测温的应用电路

家用煤气炉烧开水时，常因开水沸腾外溢熄灭火焰，导致煤气泄露，既浪费能源，又会造成恶性事故隐患。采用由PTC热敏电阻制作的开水壶自动报警器，能有效防止意外事故的发生。

    2.8.1 原理电路
    本开水壶自动报警电路由与非门集成电路块及PTC热敏电阻器为核心，其原理图见图2.8.1.在水温未达到预设值之前，RT的阻值较小，IC的输入电压低于阀值电压，B不会报警。当水温上升到沸点时，RT阻值迅速增大，并超过阀值电压，约30s后，IC输出音频信号，B发出水开报警声。



                                                 图2.8.1  开水壶自动报警电路

    2.8.2 主要元器件选择
    本开水壶自动报警电路的RT， 选用PTC热敏电阻做感温探头， 常温电阻≤500Ω，其标准电阻-温度特性曲线见图2.8.2.蜂鸣片B选用Ф27mm。

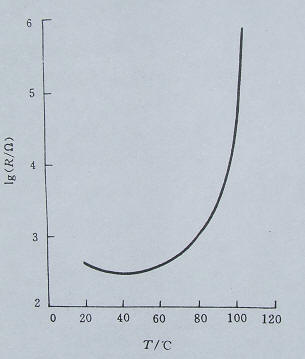

                                                图2.8.2  电阻-温度特性曲线

    2.8.3 安装与调试
    使用时将水温探头的感温端插入水壶的壶口内，报警器安在易于听到报警声的地方，并注意防潮。
