PDIUSBD12与AT80C52单片机的接口电路图

来源：http://www.elecfans.com/article/88/131/sz/2009/2009041750991.html 发布时间：2017-06-29

摘要： [导读] PDIUSBD12与AT80C52单片机的接口电路图据总线方式、单地址/ 数据

PDIUSBD12与AT80C52单片机的接口电路图

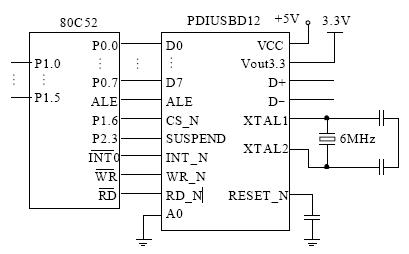

据总线方式、单地址/ 数据总线方式。我们采用的是前一种方式：使用了80C52 的INT0、ALE、WR、RD和P0 口，当PDIUSBD12 接收到主机的有效信息时，会产生一个中断通知80C52 进行处理。在此种方式下， PDIUSBD12 在ALE 下降沿的时候，对单片机的输出地址进行锁存。若输出地址为奇数，则表示对PDIUSBD12 发送指令；若输出地址为偶数，则表示对PDIUSBD12 进行数据传输。接口电路如图3所示。
