热敏电阻温度计电路图

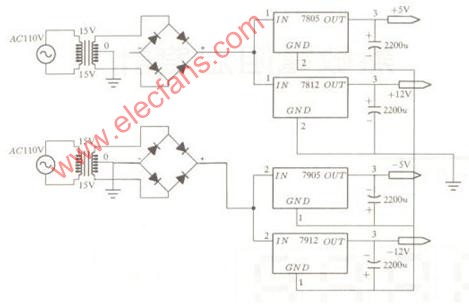

热敏电阻温度计电源电路原理图

热敏电阻温度计材料一览表
编号 材料名称 规格 数量 备注
1 热敏电阻 450 K Ω 1
2 七段显示器 共阳x 2 1 2位
3 ICL 7107 CPL  1
4 变压器 AC110V/15V,15V 2
5 晶体管 7805 1
6 晶体管 7905 1
7 晶体管 7812 1
8 晶体管 7912 1
9 桥式整流子  1
10 OP 741  2
11 电阻(Ω) 470K 1
12 电阻(Ω) 100K 1
13 电阻(Ω) 22K 1
14 电阻(Ω) 2K 1
15 电阻(Ω) 1K 1
16 电阻(Ω) 1M 3
17 电阻(Ω) 6.8K 1
18 电阻(Ω) 4.7K 2
19 电阻(Ω) 4.3K 1
20 电阻(Ω) 360Ω 1
21 可变电阻 1KΩ 1
22 可变电阻 500KΩ 2
23 电容(F) 0.01μ 1
24 电容(F) 100P 1
25 电容(F) 0.47μ 1
26 电容(F) 0.22μ 1
27 电容(F) 0.1μ 3
28 铜柱  6
29 万用版  1
30 脚座 40PIN 2
31 脚座 8PIN 2
32 脚座 16PIN 1
33 带灯开关  1
34 电源线  1

四、 电路说明
在电路图中，由第一个(在电路图的最左侧)OP(741)产生1伏特的电压，这是为了避免电流流通热敏电阻时产生热度而发生误差，所以将电压限定为1伏特，此电压作为供给电桥之电压。
由热敏电阻与电阻组成的电桥中，因热敏电阻对温度的变化，而致电桥发生不平衡。利用差动放大器将此电压差放大后输入由7107及7段LED所组成的显示器部份，将数值显示在七段显示器上。
7107是一    位显示器，其所能显示的温度范围可从-199.9至+199.9。
使用7107来做显示是因它具有下列优点：
1. 低消耗功率。
2. 内附基准电源。
3. 含自动调整零位准的双重积分电路。
4. 内含频率振荡器(外加RC可调整频率)。
5. 可直接驱动七段显示器。
6. 提供差动输入(本电路并未使用，仅采用单端输入)。
