零电压开关控制器集成电路可用作控制电阻性加热器负载。这类控制器在市电过零时产生输出脉冲、来触发与加热器串接在一起的双向可控硅，因而有最低化的射频干扰和市电电压瞬变。温度或功率零电压开关控制器有许多品种和型号，本文仅以飞利浦公司生产的TDA1023为例，来说明此类IC的工作原理及应用。

　　一、TDA1023的基本结构、引脚功能及其特点

　　TDA1023采用16引脚DIL封装，引脚排列如图1所示。

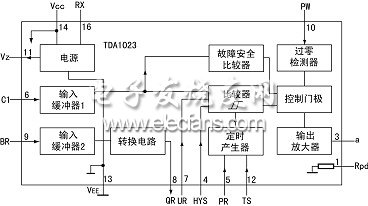

　　TDA1023芯片电路主要由电源电路、输入缓冲器、定时电路、故障一安全电路、过零检测器和输出脉冲放大器组成，如图2所示。

　　TDA1023的引脚功能如附表所列。

　　1.电源电压Vcc直接从市电线路上获得，典型值是13.7V，平均电源电流(IRX)为10mA，并为外部温度传感桥路提供8V的稳定电压(Vz);

　　2.触发脉冲宽度tw(典型值为200μs)、触发脉冲串重复时间Tb(在CT=68μF下的典型值是41s)及比例区间宽度均可调节，输出电流不大于150mA(平均电流不大于30mA);

　　3.滞后电压及相应的滞后温度可以调节。

　　二、工作原理

　　1.电源及其操作

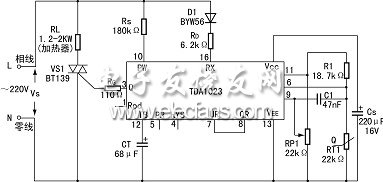

　　TDA1023的电源电路及外部元件连接如图3所示。220V市电经二极管D1和电阻RD加至IC脚16与脚13之间，其中IC脚13(VEE)连接市电零线。在市电正半周，通过RD的电流对外部平滑电容器CS充电，直到IC脚16从内部稳压二极管获得稳定电压为止。RD的选择应能为IC正常工作提供电流。在市电工作负半周，电容Cs上存贮的电荷放电为电路提供工作电流。Cs容量的选择，必须能维持Vcc最低电压值(12V)。
