本文介绍的是一款高功率因数、可控硅调光的LED驱动器，它可以在90 VAC至265 VAC的输入电压范围内为LED灯串提供额定电压28 V、额定电流0.5 A的驱动。该LED驱动器采用了LinkSwitch-PH系列IC中的LNK406EG器件。

　　LinkSwitch-PH IC可以设计出具有成本效益且元件数量极少的LED驱动器，不仅能满足功率因素和谐波限值，同时还能为最终用户带来不同凡响的使用体验。其特性包括超宽调光范围、无闪烁工作(即使使用的是低成本的AC输入可控硅调光器)以及快速、平滑的导通。

　　LNK406EG也可提供各种复杂的保护功能，包括环路开环或输出短路条件下自动重新启动。输入过压可提供增强的抗输入故障和浪涌能力，输出过压在负载断开时可保护电源，精确的迟滞热关断可确保在所有条件下PCB板平均温度都处于安全范围内。

　　此设计中重点关注的是在115 VAC和230VAC条件下尽可能多地兼容各种调光器和尽可能大地兼容调光范围。即使是这样，在两种单输入电压工作范围仍可以实现设计简化，包括不需要调光的或调光器(高质量)调光范围受限的应用。

　　一、电路原理图

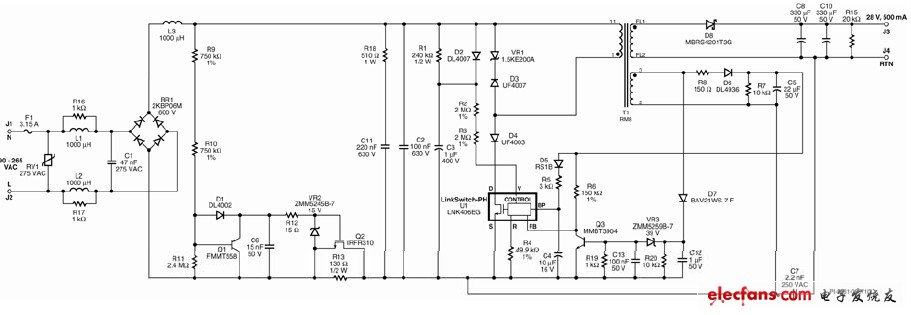

　　图1 电路原理图
