方波和三角波发生器电路

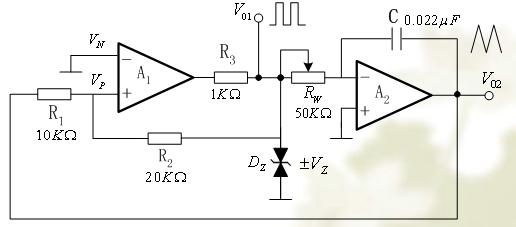

由集成运算放大器构成的方波和三角波发生器，一般均包括比较器和RC积分器两大部分。如图6.5所示为由迟滞比较器和集成运放组成的积分电路所构成的方波和三角波发生器。

方波和三角波发生器的工作原理
A1构成迟滞比较器，同相端电位Vp由VO1和VO2决定。利用叠加定理可得：

当 Vp＞0时  A1输出为正，即VO1 =  +Vz；当 Vp＜0时，  A1输出为负  即 VO1 =  -Vz

A2构成反相积分器
       VO1为负时， VO2 向正向变化， VO1 为正时， VO2 向负向变化。假设电源接通时VO1 = -Vz，线性增加。

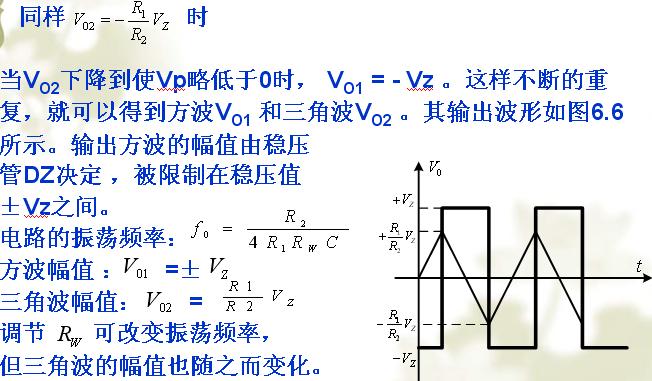

当VO2上升到使Vp略高于0v时，A1的输出翻转到VO1 = +Vz 。
