CMOS集成逻辑门电路的使用注意事项

1、电源电压：极性不能接反；电压的最大值不能超过；工作时应先接通直流电源，再接通信号，不工作时先关信号源，再关直流电源。

2、闲置输入端：不允许悬空；与门、与非门和或门、或非门的闲置端；工作速度较高时，输入端不允许并联使用（输入电容增大）。

3、输出端的连接：输出端不能直接与地或电源相连；为提高驱动能力，可将同一集成片上的相同门的输入端、输出端并联使用；输出端接有大电容时，在输出端与电容之间可串联一个电阻，以限制电容的充、放电电流。

CMOS电路的优点
静态功耗小。
允许电源电压范围宽（318V）。
扇出系数大，抗噪容限大。
逻辑摆幅大，输入阻抗高。

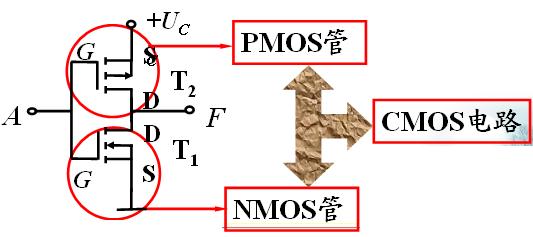

CMOS非门
