不对称(CMOS)多谐振荡器

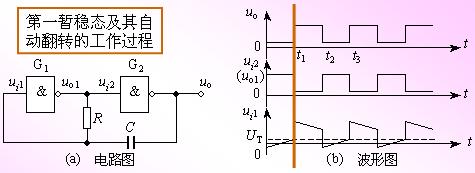

在t1时刻， uo由0变为1，由于电容电压不能跃变，故ui1必定跟随uo发生正跳变，于是ui2（uo1）由1变为0。这个低电平保持uo为1，以维持已进入的这个暂稳态。在这个暂稳态期间，电容C通过电阻R放电，使ui1逐渐下降。在t2时刻，ui1上升到门电路的开启电压UT，使uo1（ui2）由0变为1，uo由1变为0。同样由于电容电压不能跃变，故ui1跟随uo发生负跳变，于是ui2（uo1）由0变为1。这个高电平保持uo为0。至此，第一个暂稳态结束，电路进入第二个暂稳态。

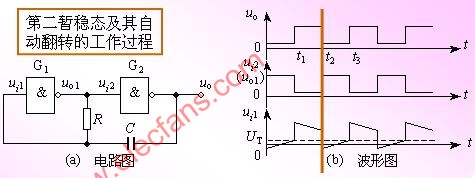

在t2时刻，uo1变为高电平，这个高电平通过电阻R对电容C充电。随着放电的进行，ui1逐渐上升。在t3时刻，ui1上升到UT，使uo（ui1）又由0变为1，第二个暂稳态结束，电路返回到第一个暂稳态，又开始重复前面的过程。
若UT＝0.5VDD，振荡周期为：T≈1.4RC
