文氏电桥振荡电路

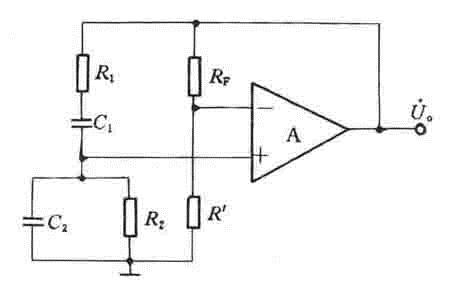

振荡电路的原理图如上图所示。其中集成运放A作为放大电路，它的选频网络是一个由R、C元件组成的串并联网络，RF和R’支路引入一个负反馈。由图可见，串并联网络中的R1、C1和R2、C2以及负反馈支路中的RF和R’正好组成一个电桥的四个臂，因此这种电路又称为文氏电桥振荡电路。
