2-4分频电路（双D-FF或双JK-FF器件来构成）

来源：http://www.elecfans.com/article/88/131/sz/2009/2009062271058.html 发布时间：2017-06-29

摘要： [导读] 用于N=2-4分频比的电路，常用双D-FF或双JK-FF器件来构成，分频比n>4的电路，则常采用计数器（如可预置计数器）来实现更为方便，一般无需再用单个FF来组合。

用于N=2-4分频比的电路，常用双D-FF或双JK-FF器件来构成，分频比n>4的电路，则常采用计数器（如可预置计数器）来实现更为方便，一般无需再用单个FF来组合。

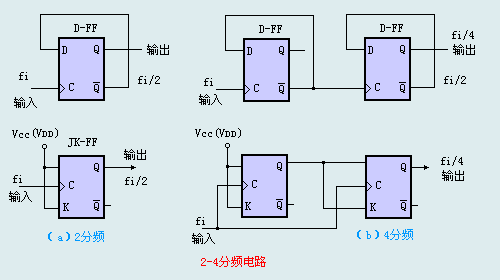

下图的分频电路输出占空比均为50%，可用D-FF，也可用JK-FF来组成，用JK-FF构成分频电路容易实现并行式同步工作，因而适合于较高频的应用场合。而FF中的引脚R、S(P)等引脚如果不使用，则必须按其功能要求连接到非有效电平的电源或地线上。
