晶闸管过零检测电路原理

来源：发布时间：2017-06-29

摘要： 晶闸管投入电容器的时刻，也就是晶闸管开通的时刻，必须是电源电压与电容器残压的幅值和相位相同的时刻。因为根据电容器的特性，当加在电容上的电压有阶跃变化时，将产生冲击电流，会损坏晶闸管且给所在电力系统带来高频振荡等不利影响。

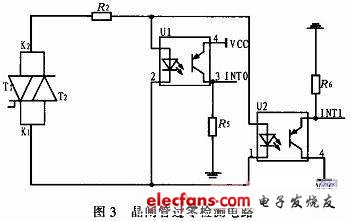

晶闸管投入电容器的时刻，也就是晶闸管开通的时刻，必须是电源电压与电容器残压的幅值和相位相同的时刻。因为根据电容器的特性，当加在电容上的电压有阶跃变化时，将产生冲击电流，会损坏晶闸管且给所在电力系统带来高频振荡等不利影响。所以设计了晶闸管过零检测电路来解决残压测量的难题。晶闸管过零检测电路如图3所示。

　　晶闸管过零检测电路原理

晶闸管过零检测电路

　　当电源电压与电容器的残压相等时，晶闸管上电压为零，光电耦合器就会输出下降沿负脉冲至单片机INT0、INT1管脚，如果此时控制器投入指令存在，此脉冲就会经过一系列环节，产生脉冲串去触发晶闸管，保证晶闸管的导通，平稳投入电容器;当电源电压与电容器的残压不相等时，晶闸管上电压不为零，光耦导通，接到单片机的INT0、INT1呈高电平，在软件中设置此种情况不产生触发脉冲，晶闸管呈关断状态。
