时基集成电路组成占空比连续可调的脉冲发生器电路图

来源：发布时间：2017-06-29

摘要： 时基集成电路组成占空比连续可调的脉冲发生器电路图是一个稍加变化的多谐振荡器电路，它具有占空比连续可调的优点。为了能连续调节占空比，并能调节振荡频率，可在555的第6脚和第7脚之间接上W1、W2、R2、D1。

图中所示电路是一个稍加变化的多谐振荡器电路，它具有占空比连续可调的优点。为了能连续调节占空比，并能调节振荡频率，可在555的第6脚和第7脚之间接上W1、W2、R2、D1。

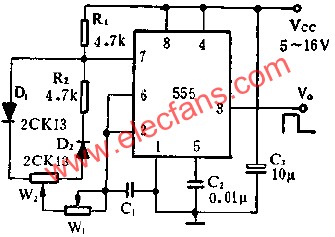

时基集成电路组成占空比连续可调的脉冲发生器电路图（一）

时基集成电路组成占空比连续可调的脉冲发生器电路图（二）
