万用表附加器相位测试仪

来源：发布时间：2017-06-29

摘要： 在现代电子电路中，很多方面对电路中信号的相位有较严格的要求，为此相位的测量就成为比较普遍的问题，这种用数字万用表测量相位的附加器，其特点是，测量精度高，结构简单，测量范围0-180度，0-360度两档可调。

在现代电子电路中，很多方面对电路中信号的相位有较严格的要求，为此相位的测量就成为比较普遍的问题，这种用数字万用表测量相位的附加器，其特点是，测量精度高，结构简单，测量范围0-180度，0-360度两档可调。

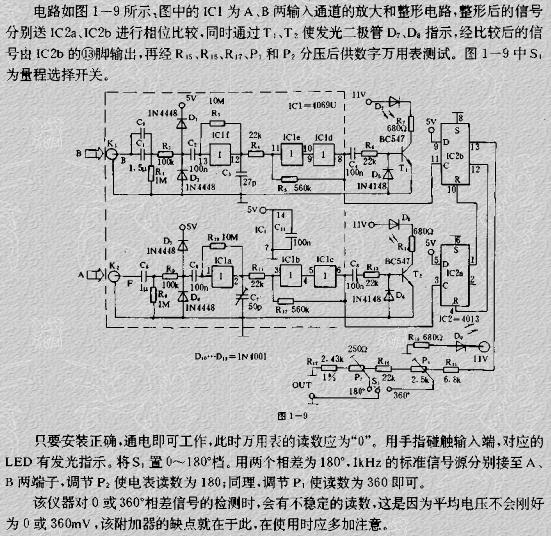

万用表附加器相位测试仪

只要安装正确，通电即可工作，此时万用表的读数应为“0”。用手指碰触输入端，对应的LED有发光知识。将S1置0-180档。两个相差180度.1khz的标准信号源分别接至A、B两端子，调节p2使电表读数为180，同理，调节p1使读数为360即可。
