实现点动和长动切换的控制电路图

来源：发布时间：2017-06-29

摘要： 当有的生产机械需要正常的连续运行即长动外，进行调整工作时还需要进行点动控制，这就要求控制电路既能实现长动还能实现点动，如图列出了几种典型长动点动切换的控制电路图。

当有的生产机械需要正常的连续运行即长动外，进行调整工作时还需要进行点动控制，这就要求控制电路既能实现长动还能实现点动，如图列出了几种典型长动点动切换的控制电路图。

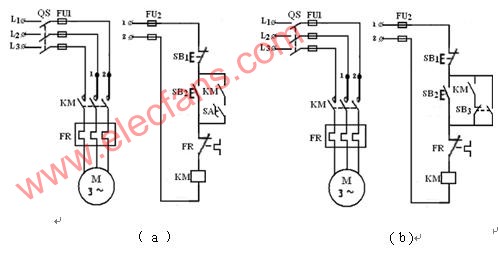

实现点动和长动的控制电路图

图中，（a）图是用手动开关断开或接通自锁回路，当需要点动控制时，将开关SA断开，切断自锁回路，SB2可实现对电动机的点动控制。当需要长动控制时，将开关SA闭合，接通自锁回路，SB2可实现对电动机的长动控制。

（b）图是用复合按钮SB3的常闭触点断开或接通自锁回路，当需要点动控制时，按下点动按钮SB3，其常闭触点先断开，切断自锁回路，其常开触点实现点动控制。当需要长动控制时，按下长动按钮SB2，复合按钮SB3的常闭触点接通自锁回路，SB2可实现对电动机的长动控制。
