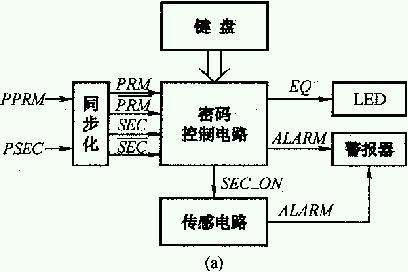

图4-6-3    密码报警系统

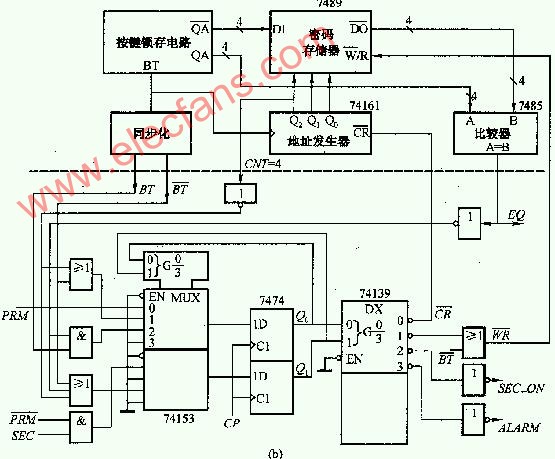

图4-6-3(b)为密码控制电路的原理图

该密码控制单元输入、输出信号较多，不易用状态图（表）来加以描述。但是，可以根据次态方程和输出方程画出波形图，进而理解其工作过程。

    各触发器的次态方程

        Q₀ⁿ⁺¹ = PRAM^.Q₁ⁿQ₀ⁿ + (CNT=4 + BT)Q₁ⁿQ₀ⁿ + BT^.EQ^.Q₁ⁿQ₀ⁿ

        Q₀ⁿ⁺¹ = PRAM^.SEC^. Q₁ⁿQ₀ⁿ + (CNT=4 + BT + EQ)Q₁ⁿQ₀ⁿ

    以及电路的输出方程

        CR = Q₁Q₀

         WR = BT ^. Q₁Q₀

         SEC_ON =  Q₁Q₀

         ALARM =  Q₁Q₀

    图4-6-4(a)给出了设置密码的过程中该控制单元有关的输入、输出信号的时序波形图。

图4-6-4    控制器的时序波形图

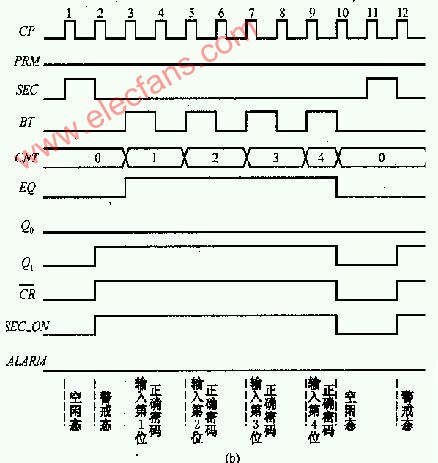

     图4-6-4(b)给出了电路处于警戒状态下，控制单元有关信号的时序波形。

图4-6-4    控制器的时序波形图
