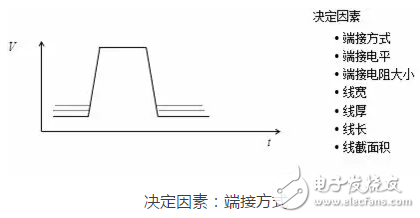

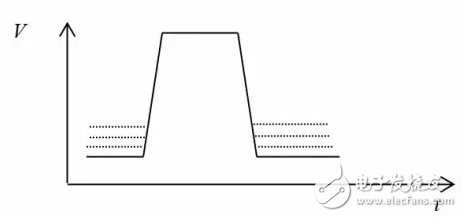

a） IC输出管脚经过印制导线或电缆到另一IC的输入脚，输出低电平电流在印制导线或电缆电阻上引起一个低电平的抬高，其值为ΔVOL=IOL&TImes;R 。 见图中的上面一条虚线。

显而易见，低电平的抬高与印制导线电阻值及输出低电平电流有关，如下图所示： B点的低电平比A点的低电平高

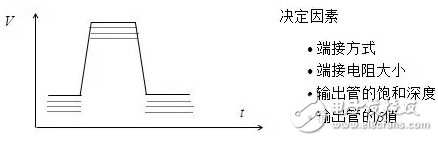

注意：当IC输出脚为低电平时，如果此器件不是驱动器， 而是一般器件，则由于输出低电平电流太大， 远大于器件手册给出的值，输出三极管将退出饱和区，进入工作区，使输出低电平抬高很多。如下图中上面一条虚线所示：

端接电阻大小

输出管饱和深度

输出管β值

b） IC输出管脚经过印制导线或电缆到另一个IC的输入脚，输出高电平电流在印制导线或电缆电阻上引起一个高电平的降低，其值为ΔVOH=IOH&TImes; R，见下图中高电平上的下面虚线：

IOH由下列因素决定：端接方式、端接电平、端接电阻大小

R由下列因素决定：线宽、线厚、线长

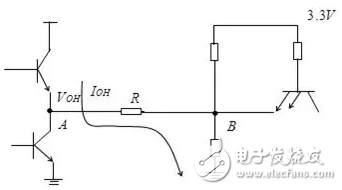

显而易见，高电平的降低与印制导线或电缆电阻值及输出高电平电流有关，如下图所示：

B点的高电平比A点的高电平要低

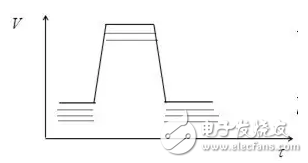

注意： IC输出脚为高电平时， 如果此器件不是驱动器，而是一般器件， 则由于输出高电平电流太大，远大于器件手册给出的值时，输出管也会退出饱和区，进入工作区，使输出高电平降低很多。如下图中下面一条虚线所示：
