ADC0809 内部没有时钟电路，故CLK 时钟需由外部输入，fclk 允许范围为500kHz~1MHz，典型值为640kHz。每通道的转换需66~73 个时钟脉冲，大约100~110μs。（转换时间）工作温度范围为-40℃~+85℃。功耗为15mW，输入电压范围为0~5V，单一+5V 电源供电。（量程）

　　ADC0809的内部结构

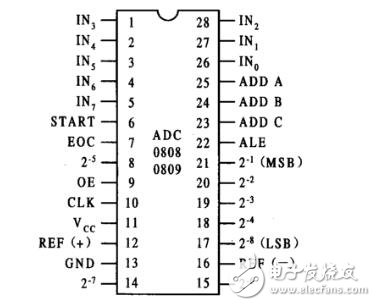

　　ADC0809引脚图

adc0809引脚介绍：

　　IN0~IN7：8路模拟量输入端。

　　D0~D7：8位数字量输出端。

　　ADDA、ADDB、ADDC：3位地址输入线，用于选择8路模拟通道中的一路，选择情况见表。

　　ALE：地址锁存允许信号，输入，高电平有效。

　　START：A/D转换启动信号，输入，高电平有效。

　　EOC：A/D转换结束信号，输出。当启动转换时，该引脚为低电平，当A/D转换结束时，该线脚输出高电平。

　　OE：数据输出允许信号，输入，高电平有效。当转换结束后，如果从该引脚输入高电平，则打开输出三态门，输出锁存器的数据从D0~D7送出。

　　CLK：时钟脉冲输入端。要求时钟频率不高于640KHZ. REF+、REF-：基准电压输入端。

　　Vcc：电源，接+5V电源。

　　GND：地。

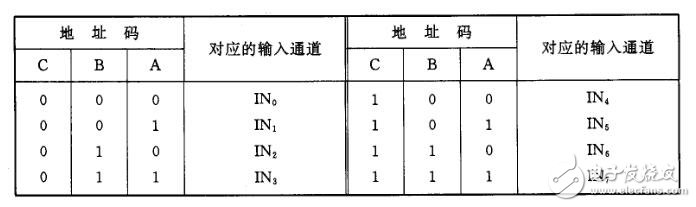

地址码与输入通道的对应关系

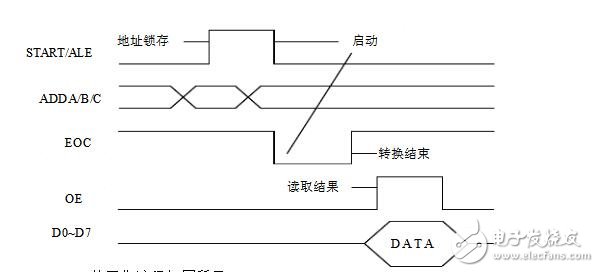

ADC0809时序图

ADC0809的工作流程如图所示：

　　1．输入3位地址，并使ALE=1，将地址存入地址锁存器中，经地址译码器译码从8路模拟通道中选通一路模拟量送到比较器。

　　2．送START一高脉冲，START的上升沿使逐次逼近寄存器复位，下降沿启动A/D转换，并使EOC信号为低电平。

　　3．当转换结束时，转换的结果送入到输出三态锁存器，并使EOC信号回到高电平，通知CPU已转换结束。

　　4．当CPU执行一读数据指令，使OE为高电平，则从输出端D0~D1读出数据。
