一、CD4013的基本工作方式

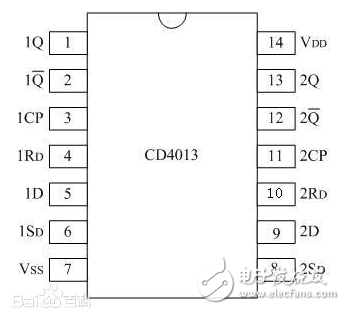

　　CD4013的管脚排列如图1所示，内部有两个完全相同的D触发器FF1和FF2。图中，D为数据输入端，CP为时钟脉冲输入端，Q和为Q一对互补的输出端，S为置位端，R为复位端，VDD和VCC分别为电源正负端。

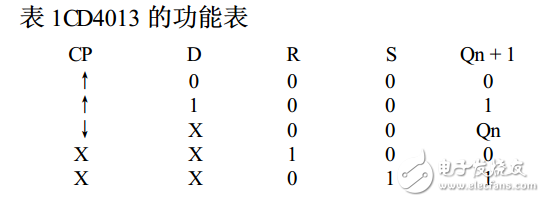

       CD4013的功能如表1所示，由表可见，当R=S=0时，在CP上升沿作用下，Q端状态与D端相同，即Qn+1=D，也就是将D端数据置入触发器。当R=0、S=1时，Q=1;当R=1、S=0时，Q=0，称为直接置1和置0，无需CP和D的配合。一般情况下不允许同时在R、S两端加上高电平，因为此时触发器的两个输出端为高电平，是不正常的工作状态。

　　CD4013有四种基本方式，即数据锁存器，单稳态工作方式，无稳态工作方式和双稳态工作方式。

　　二、无稳态工作方式

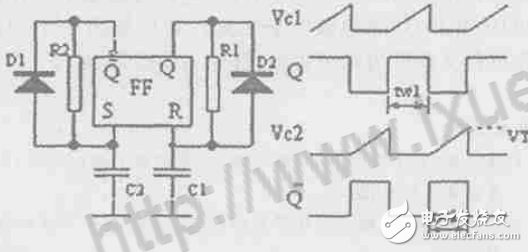

　　图4为D触发器无稳态工作方式，也称为多谐振荡工作方式。其工作过程如下：假设D触发器的初态Q=1、Q=0，此时Q端通过R1向C1充电，当Vc1充至1/2Vcc时，D触发器复位，Q端由1变为0，而由Q由0变1，此时Q端通过R2向C2充电，当Vc2充至1/2Vcc时，D触发器被置位，Q=1Q=0，完成一个工作周期。

       之后将不断重复上述工作过程，形成多谐振荡。振荡周期T=0.693（R1C1+R2C2）=tw1+tw2，振荡频率f=1.433/（R1C1+R2C2），改变R1C1与R2C2即可调节振荡周期或频率，并可得到所需要的脉冲占空比。当R1=R2，C1=C2时，得到的是方波输出脉冲。
