一、8天线双流波束赋形技术引入需求分析

       多天线技术是天线技术发展趋势，现有TD-SCDMA已经引入了8天线，TD- LTE也引入了8发2收的天线配置，到LTE-A则将引入8发8收的天线配置。

       考虑到提升覆盖能力和降低引入TD-LTE的CAPEX，TD-LTE系统中引入了 8天线方案。另外，引入8天线还可以使TD-SCDMA平滑演进到TD-LTE，同时继续沿用并充分发挥TDD系统在赋形方面的优势。

1．系统平滑演进需求

       目前，TD-SCDMA网络正在全国迅速铺开。与此同时，TD-SCDMA演进技术TD-LTE也被提上了未来移动通信网络建设发展的日程。如何在进行TD-SCDMA网络建设的同时保证能够向TD-LTE实现平滑演进已经成为了运营商和设备供应商共同关注的焦点问题。

      出于系统平滑演进的考虑，大唐移动提出了产品设备共平台设计的解决方案，有效的保护网络建设现有投资，保证网络升级的快速便捷。在主设备实现平滑演进的同时，从节约建网成本、降低建站难度等角度出发，需要尽可能保持TD-SCDMA网络已部署的天线系统不变，且可以在TD-LTE中继续使用。为实现天线系统的平滑演进，TD-SCDMA网络中进行宏覆盖主要采用的8天线，需要在TD- LTE网络中继续使用。

2．技术演进需求

       波束赋形技术是一种基于小间距天线阵列的线性预处理技术，能够根据用户的信道特性进行波束赋形，具有扩大覆盖、提高系统容量、降低干扰的能力。作为TD-SCDMA的核心技术，波束赋形技术已在中国移动3G网络中广泛使用。

        在LTE技术规范Release 8版本中，引入了单流波束赋形技术，对于提高小区平均吞吐量及边缘吞吐量、降低小区间干扰有着重要作用。但是，面对LTE Release 9以及LTE-Advanced系统的更高速率需求，有必要对波束赋形技术加以扩展。

        以LTE定义的最大发天线数8天线为例，由多天线理论可知，8&TImes;2天线系统的单用户MIMO至多可以同时传输两个数据流，这就意味着LTE Release 8规范中的单流波束赋形技术并没有充分开发信道容量。

        根据信道容量相关理论可知，信道容量为信噪比的对数函数，随着信噪比提升，容量增加趋势越来越缓；在高信噪比情况下，将某个数据流的功率降低一半并不会导致该数据流容量大幅降低，此种情况利用另一半功率来发送一个新的数据流将会极大地提升传输容量。

       为满足TD-LTE系统中使用8天线以及扩展波束赋形技术以提升容量的需求，中国移动和大唐移动共同推出了采用8天线配置的双流波束赋形技术。

二、双流波束赋形技术介绍

      双流波束赋形技术应用于信号散射体比较充分的条件下，是智能天线波束赋形技术（即单流波束赋形技术）和MIMO空间复用技术的有效结合，在TD-LTE系统中，利用TDD信道的对称性，同时传输两个赋形数据流来实现空间复用，并且能够保持传统单流波束赋形技术广覆盖、提高小区容量和减少干扰的特性，既可以提高边缘用户的可靠性，同时可有效提升小区中心用户的吞吐量。

      根据多天线理论可知，接收天线数不能小于空间复用的数据流数。8天线双流波束赋形技术的使用，接收端至少需要有2根天线。根据调度用户的情况不同，双流波束赋形技术可以分为单用户双流波束赋形技术和多用户双流波束赋形技术。

1．单用户

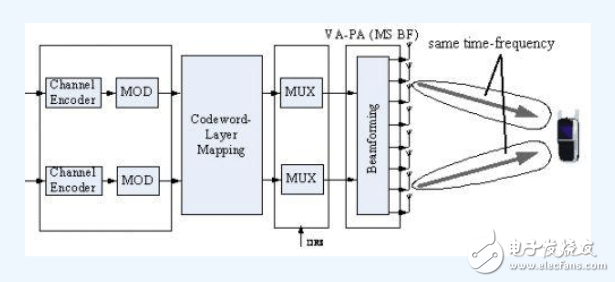

       单用户双流波束赋形技术，由基站测量上行信道，得到上行信道状态信息后，基站根据上行信道信息计算两个赋形矢量，利用该赋形矢量对要发射的两个数据流进行下行赋形。

       采用单用户双流波束赋形技术，使得单个用户在某一时刻可以进行两个数据流传输，同时获得赋形增益和空间复用增益，可以获得比单流波束赋形技术更大的传输速率，进而提高系统容量。

2．多用户

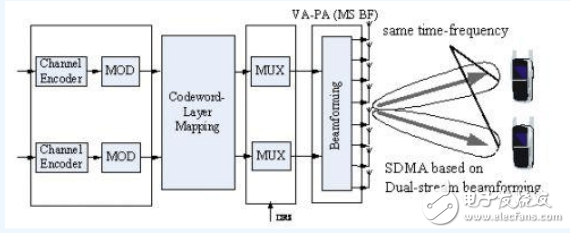

         多用户双流波束赋形技术，基站根据上行信道信息或者UE反馈的结果进行多用户匹配，多用户匹配完成后，按照一定的准则生成波束赋形矢量，利用得到的波束赋形矢量为每一个UE、每一个流进行赋形。多用户双流波束赋形技术，利用了智能天线的波束定向原理，实现多用户的空分多址。

3．标准进展

      双流波束赋形技术的标准化进程是中国移动和大唐移动共同努力推动的过程。2007~2008年，中国移动和大唐移动在IMT-Advanced技术组和标准子组上分别提交了关于双流波束赋形技术的整体解决方案，都获得了通过。

      在3GPP双流波束赋形技术立项之前，大唐移动从2008年6月开始在LTE- Advanced（Release 10）技术范围内开始推动该技术。2009年3月，双流波束赋形技术在3GPP完成立项，相关标准化工作在RAN 1展开讨论。
