这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为 200mV 左右；与之相比，使用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 左右。

       负输出 LDO 使用 NPN 作为它的传递设备，其运行模式与正输出 LDO 的 PNP设备类似。更新的发展使用 CMOS 功率晶体管，它能够提供最低的压降电压。使用 CMOS，通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。如果负载较小，这种方式产生的压降只有几十毫伏。

　　LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。它需要的外接元件也很少，通常只需要一两个旁路电容。

       新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。

　　P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力， 输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。由于MOSFET的导通电阻很小，因而它上面的电压降非常低。

　　LDO的基本原理

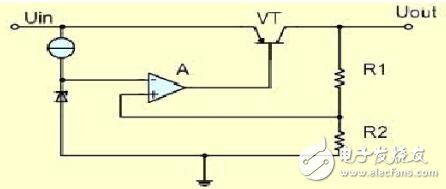

　　低压差线性稳压器（LDO）的基本电路如图1-1所示，该电路由串联调整管VT（PNP晶体管，注：实际应用中，此处常用的是P沟道场效应管）、取样电阻R1和R2、比较放大器A组成。

　　图1-1低压差线性稳压器基本电路

　　取样电压Uin加在比较器A的同相输入端，与加在反相输入端的基准电压Uref（Uout*R2/（R1+R2））相比较，两者的差值经放大器A放大后.Uout=（U+-U-）*A注A為比較放大器的倍數，）控制串联调整管的压降，从而稳定输出电压。

　　当输出电压Uout降低时，基准电压Uref与取样电压Uin的差值增加，比较放大器输出的驱动电流增加，串联调整管压降减小，从而使输出电压升高。

　　相反，若输出电压Uout超过所需要的设定值，比较放大器输出的前驱动电流减小，从而使输出电压降低。供电过程中，输出电压校正连续进行，调整时间只受比较放大器和输出晶体管回路反应速度的限制。

　　应当说明，实际的线性稳压器还应当具有许多其它的功能，比如负载短路保护、过压关断、过热关断、反接保护等，而且串联调整管也可以采用MOSFET。
