1、单个TL431恒流电路

　　如上图，即是利用单个TL431恒流的示意图

　　原理：此电路非常简单，利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。

　　优点：电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12，T13只要采高精度电阻，恒流精度比较高

　　缺点：由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源

　　此电路的致命缺陷是不能空载，故不适合做外置式的LED电源。

　　这个电路的恒流点计算相信大家都知道：ID=2.495/（R12//R13）

　　取样电阻R12，R13的功率为PR=2.495*2.495/R13），对于小功率电源来说，这个功率的损耗相当可观，所以不建议采用此电路做电流大于200mA的产品

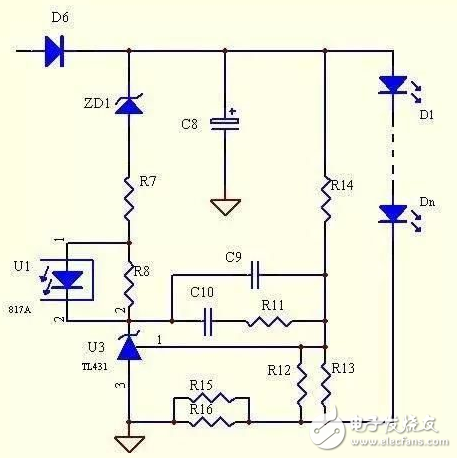

　　2、单个TL431恒流改进型电路

　　如上图，即是利用单个TL431恒流的改进型示意图

　　原理：此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12，R13，R14的值，可以限制LED上面的压降

　　优点：电路简单，元器件少，成本低，跟上面电路相比，显著降低了取样电阻的功耗，恒流精度很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压

　　缺点：当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12，R13的比值决定。

　　其实这个电路的真正缺点是：当单个LED的压降一致性不高时，恒流点也会相应发生变化。

　　比如最常见的12串的LED灯，最低压降为35.5V左右，最高回到37.4V左右（个人的经验，当然不同厂家的情况会不一样），那么恒流精度就会相差到5%-8%

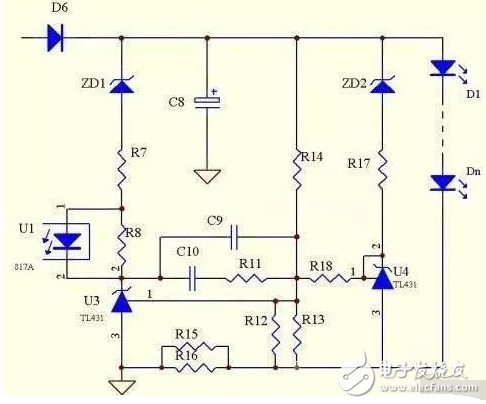

　　3、两个TL431恒流电路

　　这个电路还有个最大特点是：在某个范围内可以精确的恒压恒流。
