数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。通常使用石英晶体振荡器电路构成数字钟。

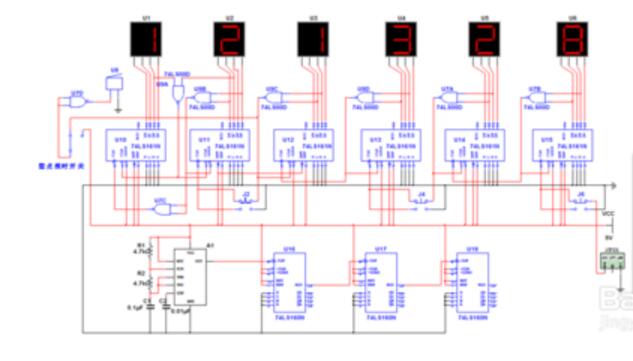

　　简单数字钟仿真电路图（一）

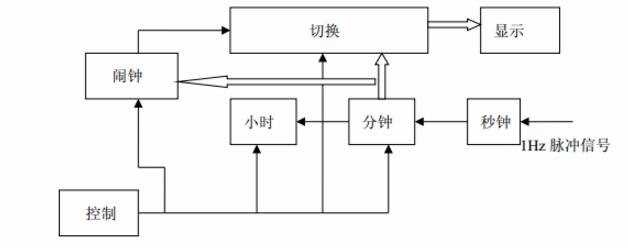

　　将时钟信号输给秒模块，秒模块的进位输给分模块，分模块进位输入给时模块，切换的时候使用2选1数据选择器进行切换，电路框图如下：

　　该方案的优点是模块内部简单，基本不需要额外的电路，但缺点也很明显，该方案结构不清晰，模块间关系混乱，模块外还需使用较多门电路，不利于功能扩充，且使用了异步电路，计数在59的时候，高一级马上进位，故本次设计不采用此方案。

　　简单数字钟仿真电路图（二）

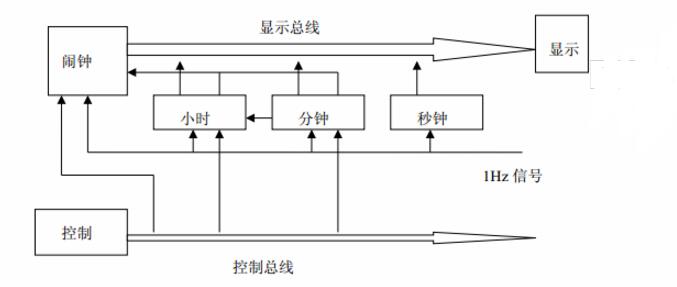

　　时钟信号分别加到各个模块，各个模块功能相对独立，框图如下：

　　该方案用总线结构，主要功能集中在模块内部，模块功能较为独立，模块间连线简单，易于扩展，本次设计采用此方案。

　　简单数字钟仿真电路图（三）

　　显示数码管能够正常跳动并进位，当整点报时开关打开时，在达到整点是蜂鸣器响；当按下校时开关时，数码管会跳动加“1”。
