S3C2410是三星公司针对嵌入式系统推出的高性价比微处理器，它是基于ARM9TDMI内核的16/32位RISC处理器，工作主频为200MHz。由于现有的Linux系统引入了设备文件的概念，读写串口可以像读写普通文件一样进行操作，非常方便。

一、Linux系统的安装

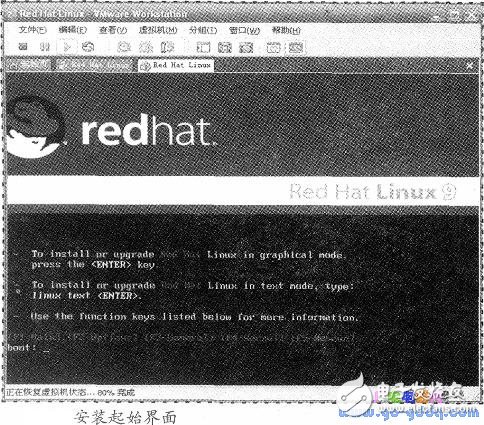

安装过程首先出现欢迎对话框，如上图所示。Red Hat先后会询问用户使用何种语言、用户使用的键盘类型（默认选项为美式键盘）以及安装软件的位置（选择本地CD -ROM）等许多需用户选择的问题。

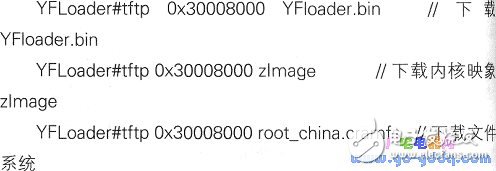

使用Disk Druid建立Linux文件系统然后通过PC机对开发板进行设置，并执行以下命令，从而对开发板进行内核及文件系统的烧写工作：

此时，关闭开发板电源，接上LCD。重新启动开发板，LCD上将出现QT的定标程序，定标后就进入QT的接口。

二、U-Boot启动程序及流程

U-Boot是在PC- Boot的基础上进化而来的一个开源的嵌i入式Boot Loader。它主要完成了系统环境的初始化，将后期执行j代码复制到SDRAM空间，为Linux内核的运行提供条件。

根据{其功能实现方式的不同可以分为两个阶段。可以通过修改配置应用到其他的开发板上。所以，选择U-Boot不仅能应用于S3C2410，而且能为以后在其他开发板上的研究提供基础。

本文选择最常见的版本U-Boot -1.1.6为例介绍U- Boot的启动和相关移植程序。

1．U-Boot运行前期阶段 ARM系列处理器在上电或复位时从物理地址Ox00000000处开始执行，此处也是第一片Flash所使用的存储空间的起始位置，而U-Boot就存放在Flash的最前端。U - Boot第一阶段由汇编语言实现，以达到短小精悍的目的，主要完成系统硬件环境的初始化，其工作流程如下图所示。

U - Boot在这一步的启动过程中，需要初始化启动环境，然后完成对后续工作的准备，诸如串口、网口、Flash等硬件设备的初始化工作，将kernel映像和根文件系统映像从Flash上读到RAM空间中，同时调用已经下载好的内核。

2．U-Boot运行后期阶段在完成了启动环境初始化时，进入到后期启动阶段。此部分的代码用C语言来实现，以便于实现更复杂的功能和取得更好的代码可读性和可移植性。函数_start_armboot0是执行映像的入口点。

（1 ）U-Boot必要的初始化工作：系统初始化至少一个串口，以便和终端用户进行I/O输出信息，包括系统信息和操作菜单等；初始化计时器，方便读秒计时；初始化Flash，注册Flash操作函数，为实现Flash读写做准备。

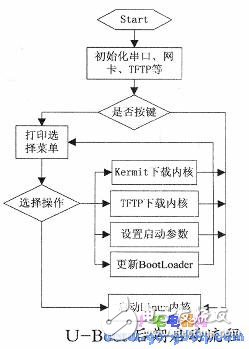

在加载程序U- Boot中可以通过kermit协议从宿主机接收可烧写的二进制文件，将该文件先放置于SDRAM中，然后通过NORFlash操作程序来完成对NORFlash AM29LV160DB的擦除，并将文件烧写到NORFlash中。后期的工作流程如图所示。

（2）使用TFTP网络协议下载Linux操作系统：在加载程序U-Boot中包含TFTP网络下载文件方式，其下载速度比Kermit协议方式速度快几十倍，可大大节省文件下载时间，极大的简便了嵌入式程序的调试方法。

因为TFTP使用UDP，而UDP使用lP，lP还可以使用其它本地通信方法。因此一个TFTP包中会有以下几段：本地媒介头，lP头，数据报头，TFTP头，剩下的就是TFTP数据了。TFTP在lP头中不指定任何数据，但是它使用UDP中的源和目标端口以及包长度域。

由TFTP使用的包标记（TID）在这里被用做端口，因此TID必须介于0—65，535之间。TFTP头中包括两上字节的操作码，这个码指出了包的类型，可以根据TFTP包格式进行必要的移植工作。

三、U-Boot的移植流程

不同的板极硬件配置要求进行U-Boot的移植工作，移植U-Boot的工作包括添加开发板硬件相关的文件、配置U- Boot，然后编译。U-Boot -1.1.4版本支持SMDK2410开发板，并且SMDK2410同样采用S3C2410芯片，因此选取SMDK2410作为移植参考，定义目标板需要添加的U-Boot：

1．在boarcl/目录下建立目标板目录 由于U- Boot中本身支持很多开发板和处理器，所以可以找到和处理器型号相同或相近的开发板，在此基础之上再进行相应的修改。此处选择smdk2410作为模板。

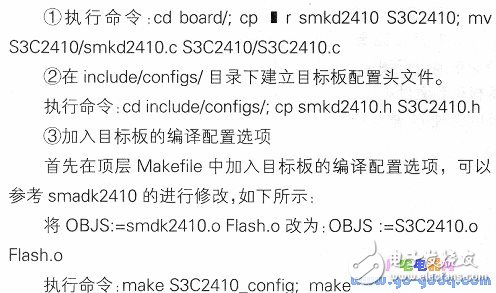

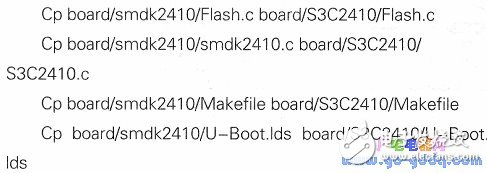

2．创建S3C2410目录及文件，要对Makefile进行修改Mkdir board/S3C2410

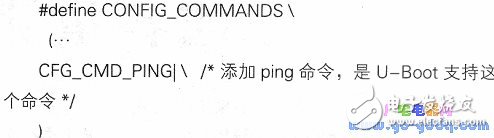

3．通过修改文件smdk2410．h来修改U-Boot软硬件配置增加PING命令功能
