简易信号发生器电路图（一）

该电路是某监控装置模型机有关计时和音响电路部分。包括15～20秒周期脉冲波、秒信号和800Hz音响电路。

IC1和R18、R19、C12组成无稳态多谐振荡器，振荡周期T=0.693（R18+2R19）C12，根据需要，可改变R19，改变周期和占空比。

IC2和R23、R24、C13组成秒时钟振荡器；IC3为800Hz音频振荡器，它的控制端5脚受控于VT1的导通或截止状态，可发出变音调的音响。

简易信号发生器电路图（二）

文氏电桥振荡器是最经典的正弦信号产生器，其优点是：不仅振荡较稳定，波形良好，而且振荡频率在较宽的范围内能方便地连续调节。将RC串并联选频网络和放大器结合起来即可构成RC振荡电路，放大器件可采用集成运算放大器。

RC串并联选频网络接在运算放大器的输出端和同相输入端之间，构成正反馈，接在运算放大器的输出端和反相输入端之间的电阻，构成负反馈。正反馈电路和负反馈电路构成一文氏电桥电桥。

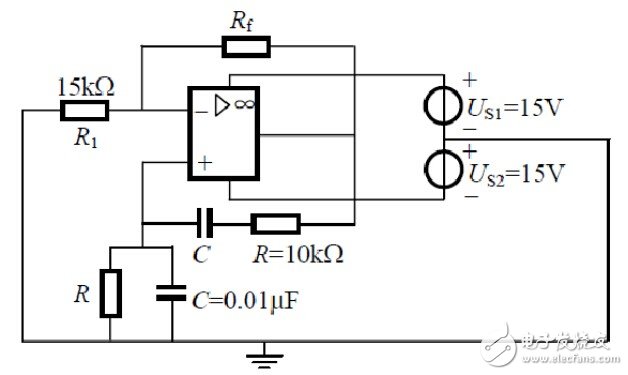

由文桥选频电路和放大器组成正弦波发生器的电路原理图
