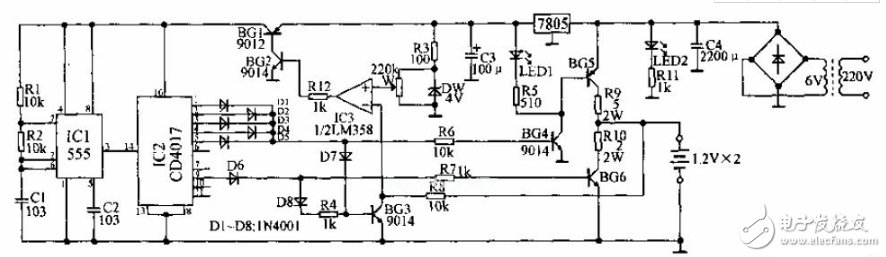

脉冲充电器电路图（一）

脉冲式快速充电器电路如下图所示，本镍镉电池充电器能减少不良的极化作用，增加电池的使用寿命。电路中，用555接成无稳态振荡器作时钟，频率约500Hz，控制十进制计数器CD4017输出方波脉冲。

再通过功率管放大后对镍镉电池进行充放比为5：1的大电流肪冲式充放电，充放电间有间歇性停顿，停顿期间用运算放大器对电池进行电压检测，当电池充满电时，电路自动停止充电。

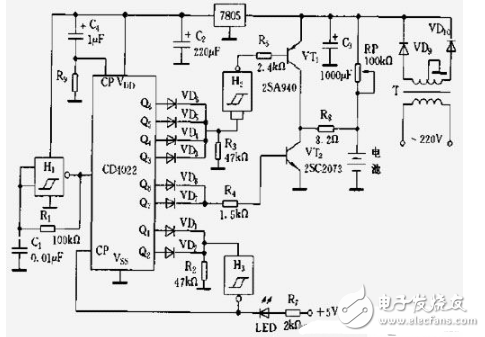

脉冲充电器电路图（二）

如图为脉冲式自动充电器电路图。该电路能自动控制电池的充电时间，防止过充电。电路设有三种工作模式，先检测充电电池的电压，如需充电，则启动充电电路；充电一段时间后，开始放电；放电结束后再检测。当充电电压符合要求时，停止充电。

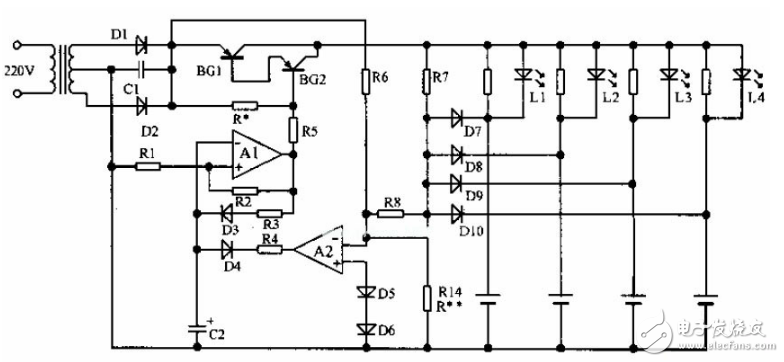

脉冲充电器电路图（三）

脉冲充电电流按指数律递减的充电器电路如下图所示，A1、A2组成受控多谐振荡器。将A2的阈值设置在1.45V左右时，电池的各种极化电场在充电时所产生的反电动势，将直接影响A2的输出状态。

试验表时，当对电流进行肪冲充电时，极化电场的电场强度的消涨速度与电池内部电化学反应的深浅状况呈指数规律变化。本电路就是利用这一规律，达到调节肪冲充电电流的频率与肪宽，实现控制目的。
