lcr测量电感的频率选择

　　uF级陶瓷电容1Khz，nF级的几百KHz，pF级的不太容易测量准。总之在L和R和表足够精确时频率尽量低，减少线路、引脚电感和趋肤效应的影响。

　　lcr测量电感的频率参考条件

　　电容《200pF》100KHz并联

　　电容≥1μF（非电解电容）100Hz并联

　　电容≥1μF（电解电容）100Hz串联另加直流偏置，比如1V

　　电感＜100nH》100KHz串联视情况加直流偏置

　　电感≥1H100Hz并联测量电平AC要低，如低至50mV。

　　电阻＜100Ω1kHz串联

　　电阻≥10KΩ1KHz并联

　　其他元器件测试选用一般测试条件进行测试：电平AC选取1V，频率选取1KHz，使用自动测量模式

　　lcr测量电感时的模式选择

　　LCR是一种能够准确对各种元件的参数进行检测的沙量仪器。其经常被用来对电感、电容、电阻等器件惊醒则量，有操作简便、成本低的优点。在使用LCR对电感进行测量时，也许会遇到这样一种问题，串联和并联模式究竟该选择哪种？

　　电桥的串联与并联测试按钮

　　低串高并，小阻抗器件用串联模式计算精度高，例如阻抗小于1K用串联，1K到几十K串并联都可以，还是建议用串联。大阻抗器件用并联模式计算精度高，阻抗大于几百K或M的量级就用并联模式。即大电感200H或小电容用并联。小电感2mH或大电容用串联。另外小电感小电容适当提高测试頻率可以提高测量精度。实际运用中串联模式使用比较多。

　　电解电容，一般阻抗值比较低，选择用串联形式。如果还有不确定的，可以根据先串联，视情况加直流偏置电感21H100HZ并联测量电平AC要低，如低至50mV。

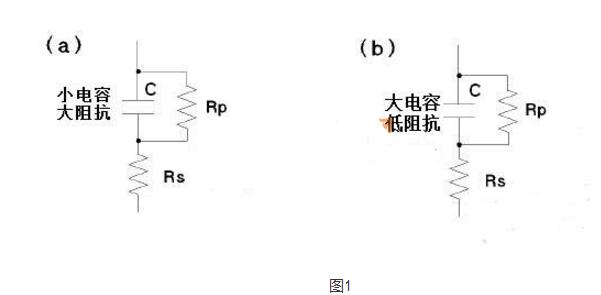

　　如图1所示，图a为小容量电容，图b为大容量电容。

　　因图a为小容量电容，因此阻抗很大，此时并联电阻RP的影响远大于串联电阻Rs，因此测量应以并联模式。而图b为大容量电容，其阻抗很低，与RP并联后的阻抗小于或远小于串联电阻Rs，此时电容中串联电阻RS的影响大大于并联电阻，因此测量应以串联模式。

　　Agilent（HP）推荐：

　　总阻抗大于10k欧姆，使用并联模式测量;

　　总阻抗小于10欧姆，使用串联模式测量;

　　总阻抗介于10欧姆和10K欧姆之间按工厂推荐的测量要求进行测量。
