lcr测试仪使用方法图解

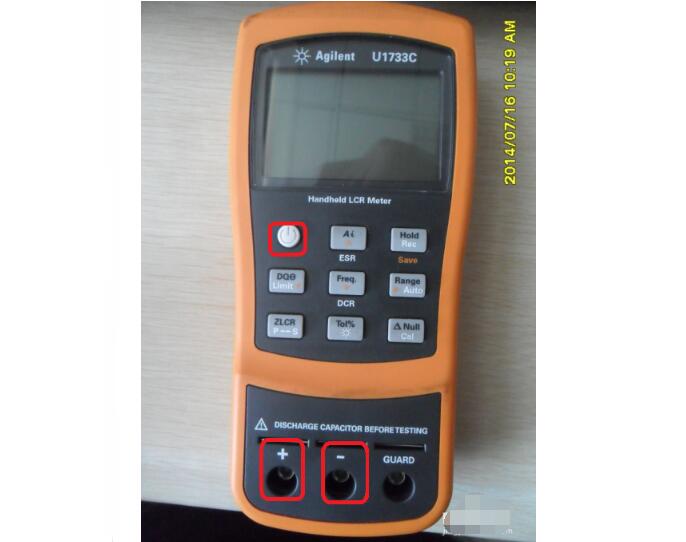

　　1、准备好LCR测试仪，白色按钮是开关

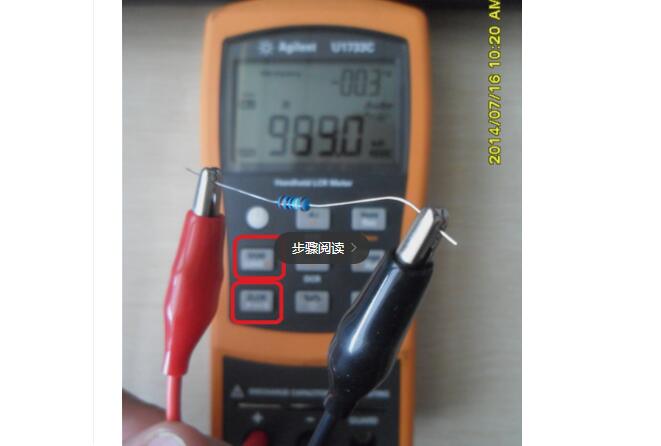

　　2、一般常用的按钮是ZLCR可以变换主测功能，然后就是DQe可以变换辅助测量功能

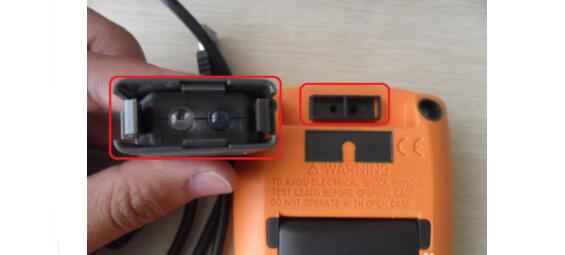

　　3、将外设连接头准备好

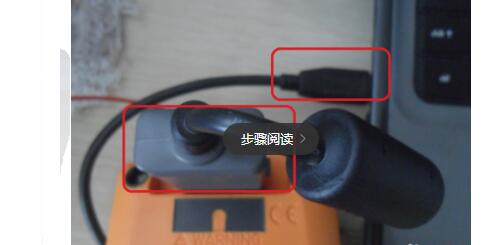

　　4、按图上的方式连接好电脑和lcr

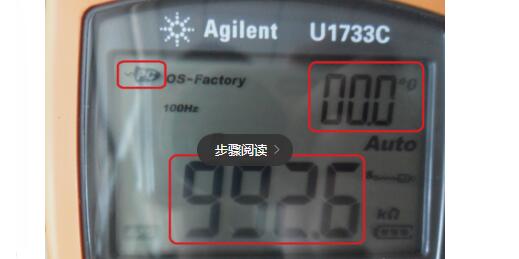

　　5、这是测试仪屏幕上会显示测量数据

　　6、开始测量就可以了

　　LCR测试仪如何才能校正误差

　　为了减少测量误差，LCR测试仪具有若干校正功能。校正值根据频率和阻抗的量程不同会有所不同，所以进行全范围的校正要花费很多时间。

　　这里，对零点校正和负荷校正进行解说。

　　零点校正：当LCR测试仪的零点漂移对于测量值不能忽略时，就需要进行零点校正。因为零点漂移会随着电缆和电极的物理配置不同而变化，所以进行开路和闭路的零点校正时，必须与连接零部件时的电缆布线、电极间隔等相同。

　　负荷校正：除了测量夹具等不同所引起的零点漂移以外，如果还有不能够忽略的测量误差，那么可以进行负荷校正，以提高测量精确度。即使对于没有负荷校正功能的LCR测试仪，也能够对各个阻抗量程和频率求取校正系数，自己进行校正。

　　为了进行负荷校正，首先需要准备好标准器具或者已知准确值的零部件。在进行了零点校正之后，再测量已知准确值的标准阻抗Zstd，如果得到的测量值为Zms，那么就按照以下公式来求出校正系数。
