楼宇对讲分机电路图一：

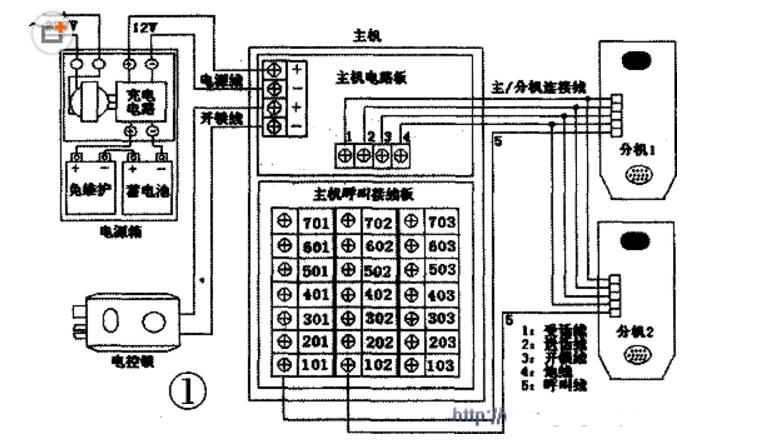

　　介绍的立林JB一220V楼宇对讲系统，其主机电路将送话信号并入开锁电路中，其接线系统中送话和开锁共用一根线，减少了一根接线。

　　楼宇对讲分机电路图二：

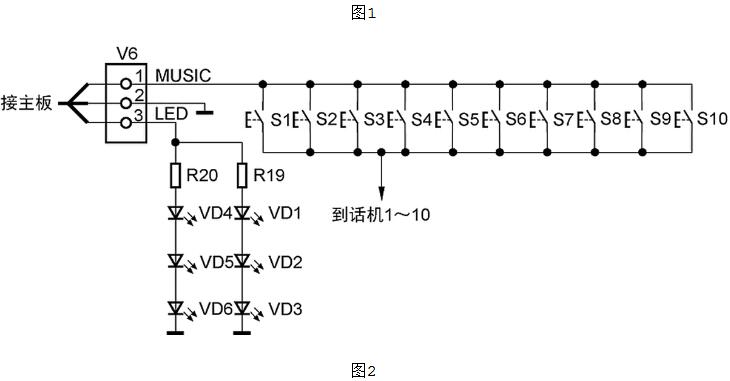

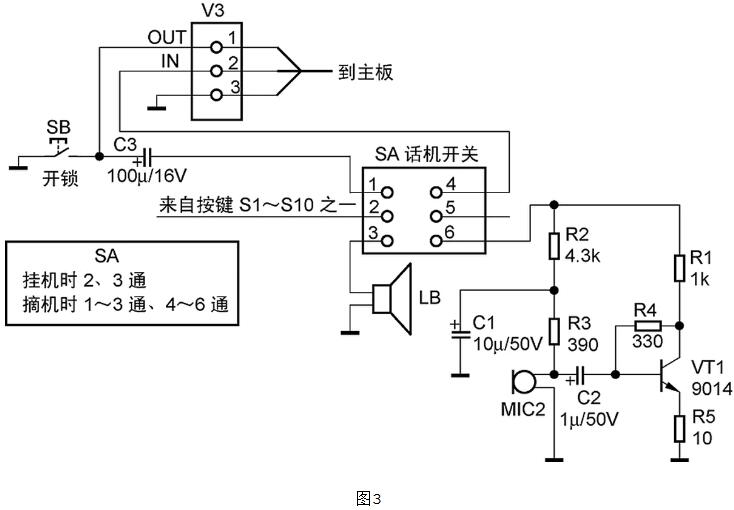

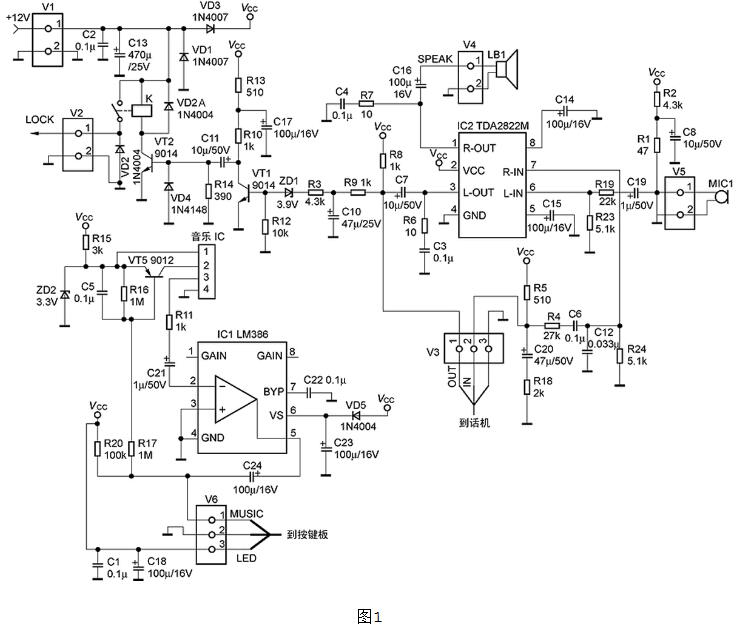

　　楼宇对讲门铃系统采用较多的分立元件，电路比较复杂，但如果有了原理图，维修操作就容易了。图1所示的是主电路；图2所示的是户外按键与照明电路；图3所示的是室内话机部分。

　　由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生VCC供给其他电路。

　　当户外有人按下S1时（按S1~S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地，故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后。

       由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音。

　　当屋内主人听到LB发出的声音后，摘下话机，屋内与楼外的两人就可以通话。MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB，主人可听到对方的说话声。VCC经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电。

       主人的说话信号经MIC2拾取、VT1放大后，又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚，放大后由1脚输出，推动扬声器LB1发声，从而实现两人的通话。

　　主人摘下话机后，插座V6的1脚到地的通路就切断了，R17下端恢复了高电平，VT5截止，音乐IC和IC1都停止工作。

　　插座V3的1脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于截止状态，此时VT1饱和、VT2截止、继电器K不吸合。当主人按下开锁开关SB后，V3的1脚接地，ZD1正向导通，VT1截止，VT1集电极的高电平经C11耦合到VT2基极，VT2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。
