1．概述

随着网络的发展，为方便人们实时接收电子邮件，本文介绍了一个基于单片机和Labview的“电子邮差”系统，其中PC机程序使用Labview编写，通过单片机与以太网控制器ENC28J60连接实现网络通信功能，并将接收到的邮件通过LED显示。

为简化系统设计，本系统采取直接发送16&TImes;16LED点阵数据的方法，此方法可以去除单片机汉字点阵库的设计，大大简化设计，降低成本。

2．硬件结构

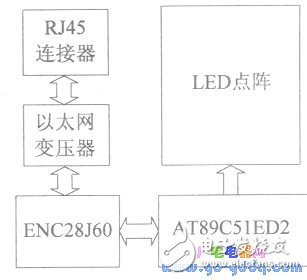

电子邮差的硬件结构图如上图所示。单片机采用ATMEL公司推出的AT89C51ED2，内部带有64K字节FLASH、2K字节RAM、2K字节EEPROM，支持在线编程，6个8位通用I/O口，硬件看门狗定时器，串行外围设备接口(SPI)可工作于主机，从机模式，9个中断源，4级中断优先级，3个16位定时计数器。

ENC28J60是MICroChip推出的一款仅有的28引脚的新型独立以太网控制器，有利于创建占位小、成本低、精简的嵌入式网络系统。ENC28J60以太网控制器采用业界标准的SPI串行接口，只需4条连线即可与主控单片机连接，其内置lOMbps以太网物理层器件(PHY)及媒体访问控制器(MAC)，可按业界标准的以太网协议可靠地收发信息包数据。

ENC28J60具有可编程过滤功能，特殊的过滤器，包括Microchip的可编程模式匹配过滤器；可自动评价、接收或拒收MagiCPACket，单播(Unicast)、多播(MulTIcast)或广播(Broadcast)信息包，减轻主控单片机的处理负荷：内置可编程8KB双端口SRAM缓冲器，可以实现灵活可靠的数据管理机制。

2.1AT89C51ED2与ENC2&J60的连接

ENC28J60工作电压为3.3V，易于集成到5v的系统中。SPI的CS、SCK和SI输入以及RESET引脚都可以承受5V的电压：另一方面，如果主控制器运行在5v电压下，当SPI和中断输入由ENC28J60上的3.3VCMOS输出驱动时，很可能不符合规范要求，则需要一个单向电平转换器。

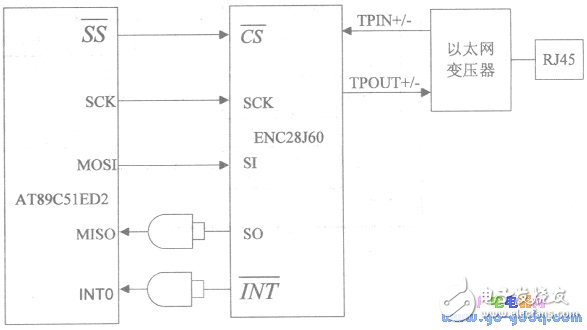

本系统采用一廉价的74HCT08(四与门)提供必要的电平转换。转换电路如下图所示，单片机工作于主机模式，ENC28J60工作于从机模式。

2.2LED显示模块

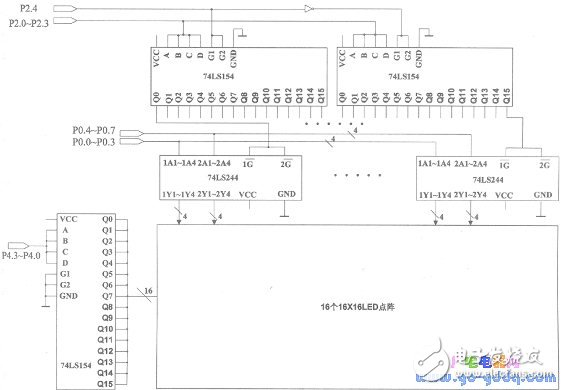

LED显示屏电路如上图所示，采用行扫描方式。其中，P4口控制扫描行数，P2口控制列寄存器选通，PO口发送LED点阵数据，每个字的点阵数据占32个字节。单片机首先选中第1行，然后选中第1片74LS244。

接着通过PO口写入第1个字的点阵数据中的第1个字节，然后选中第2片74LS244；然后通过PO口写入第1个字的点阵数据中的第17个字节，接着选中第3片74LS244；再通过PO口写入第2个字中的第1个字节，接着依次写入，直到第16个字的点阵数据中的第17个字节；然后选中第2行，依次扫描。
