变压器型号意义

        变压器（Transformer）是一种能改变电压的装置，主要是利用电磁原理。变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。以下是电力变压器型号所代表的含义。

D-单相

S-三相

J-油浸自冷

L-绕组为铝线

Z-又载调压

SC-三相环氧树脂浇注

SG-三相干式自冷

JMB-局部照明变压器

YD-试验用单相变压器

BF(C) -控制变压器（C为C型铁芯结构

DDG-单相干式低压大电流变压器

注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。

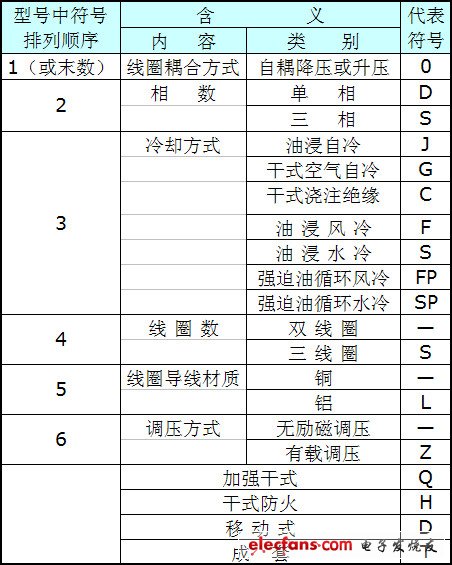

变压器的型号和符号含义

变压器型号举例说明

       1、SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏
电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压。

       2、S7-315/10变压器，即三相（S）铜芯10KV变压器,容量315KVA,设计序号7为节能型.

       3、scr9-500/10，s11-m-100/10  S--三相 C--浇注成型（干式变压器） r缠绕型 9（11）--设计序号 500（100）--容量（KVA）     10--额定电压（KV）   m--密闭

       型号含义： SCZ(B)9-XXXX/**    SC--三相固体成型 （环氧浇注）    Z--有载调压    B--低压箔式线圈   9--性能水平代号    XXXX--额定容量（kVA）    **--额定高压电压（按额定值填入）

       变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成。

4：SFPZ9-120000/110

      指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。

5： SCB9-2000/10

SC----三相固体成型(环氧浇注)

B-----低压箔式线圈

9-----性能水平代号

2000--额定容量

10----额定高压电压

6：SCB9-2000/0.4~0.23 Dyn11　

此为干式变压器的型号表示    S是代表三相；

C代表环氧树脂浇注绝缘；

B配电变压器；

2000是容量KVA ；

0.4-0.23KV低压侧额定线电压、额定相电压；

Dyn11接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，

即：低压侧线电压超前高压侧线电压30度。

关于中频变压器和低频变压器型号说明如下：

（1）中频变压器的命名方法晶体管收音机 (调幅) 中的中频变压器命名方法由三部分组成:

第一部分:主称，用几个字母组合表示名称、特征、 用途。

第二部分:外形尺寸， 用数字表示。

第三部分:序号，用数字表示。"1"表示第一中放电用中频变压器,"2"表示第二中放电路用中频变压器;"3"表示和三中放电路用中频变压器,型号中的主称所用字母、外形尺寸所用数字的意义,如表1所示.
　　

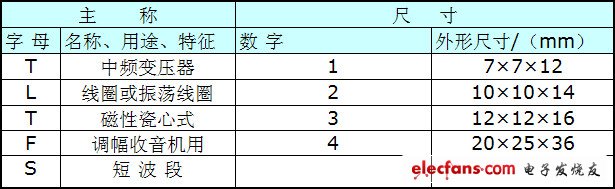

表所示中频变压器型号主称用字母与外形尺寸用数字的意义表

例如:
TTF一1一1表示调幅收音机用的磁性瓷心式中频变压器，第一个“1”表示外形尺寸为7x7x12，第二个“1”表示序号（1）是第一级中放用中频变压器。

(2)低频变压器的型号命名方法 低频变压器的型号命名法由三部分组成:

第一部分:主称，用字母表示。

第二部分:功率，用数字表示。

第三部分:序号，用数字表示。

表是低频变压器型号主称所用字母的意义

例如:
DB一20一3表示： DB表示主称电源变压器，“20”表示功率2OW，“3”表示序号（3），即表示20W的电源变压器干式变压器；

例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

电力变压器产品型号其它的字母排列顺序及涵义。

（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。

（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。

（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。

（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。

（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。

（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。

（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。

（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。

（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。

（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照
