MAX5138/MAX5139是单通道、引脚兼容而且软件兼容的16位和12位DAC系列产品。MAX5138/MAX5139是低功耗16位/12位、带缓冲的电压输出型高线性度DAC。该系列器件可以采用精密的内部基准或精密的外部基准，实现满摆幅工作。

        MAX5138/MAX5139采用+2.7V至+5.25V供电，满足所有低功耗、低电压应用的需求。该系列器件采用3线SPI?/QSPI?/MICROWIRE?/DSP兼容串口通信，有效节省电路板空间并降低光隔离和变压器隔离应用的复杂度。数字端口的双缓存硬件电路和低电平有效的LDAC控制支持同步输出更新。

       串行接口具有低电平有效的READY输出，可轻松实现多个MAX5138/MAX5139和/或其它兼容器件的菊链。MAX5138/MAX5139带有一个硬件输入，可以在上电或复位时将DAC输出复位至零电位或中点，为驱动真空管或其它变送器等需要在上电时保持关断状态的应用提供安全保护。

       DAC所具有的高线性度优势使这些器件非常适合精密控制和仪表应用。MAX5138/MAX5139采用超小尺寸(3mm x 3mm)、16引脚TQFN封装，工作在-40°C至+105°C扩展工业级温度范围。

MAX5138,MAX5139低功耗单通道缓冲电压输出DAC的关键特性

　　16位/12位分辨率，采用3mm x 3mm、16引脚TQFN封装

　　可通过硬件选择，在上电或复位时将DAC输出置于零电位/中点

　　双缓存输入寄存器

　　低电平有效LDAC异步更新DAC输出

　　低电平有效READY轻松实现菊链

　　10ppm/°C高性能内部基准

　　整个工作条件下保证单调性

　　+2.7V至+5.25V较宽的供电电压范围

　　满摆幅缓冲输出

　　低增益误差(低于±0.5% FS)和失调(低于±10mV)

　　30MHz 3线SPI/QSPI/MICROWIRE/DSP兼容串行接口

　　带滞回的CMOS兼容输入

　　低功耗(ISHDN = 2μA最大值)

　　图表

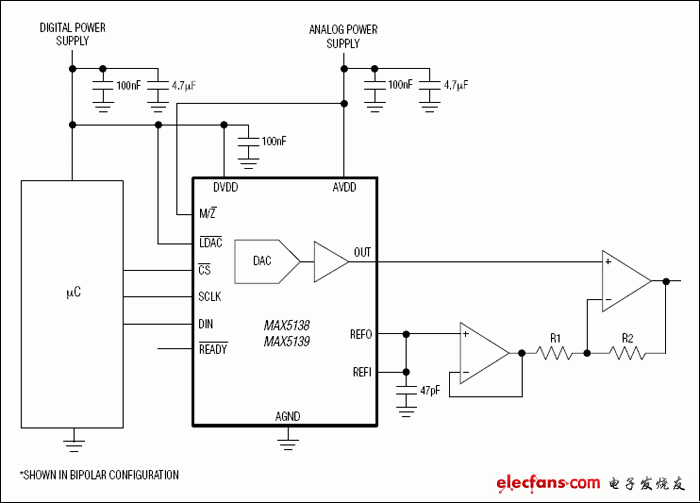

典型工作电路
