逆导晶闸管RCT(Reverse-ConducTIngThyrisTIr)亦称反向导通晶闸管。其特点是在晶闸管的阳极与阴极之间反向并联一只二极管，使阳极与阴极的发射结均呈短路状态。由于这种特殊电路结构，使之具有耐高压、耐高温、关断时间短、通态电压低等优良性能。

       例如，逆导晶闸管的关断时间仅几微秒，工作频率达几十千赫，优于快速晶闸管(FSCR)。该器件适用于开关电源、UPS不间断电源中，一只RCT即可代替晶闸管和续流二极管各一只，不仅使用方便，而且能简化电路设计。

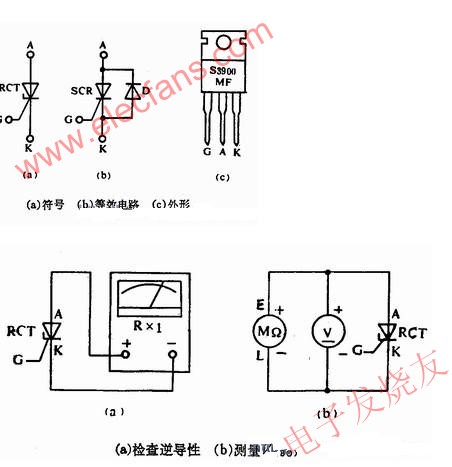

　　逆导晶闸管的符号、等效电路如图1(a)、(b)所示。其伏安特性见图2。由图显见，逆导晶闸管的伏安特性具有不对称性，正向特性与普通晶闸管SCR相同，而反向特性与硅整流管的正向特性相同(仅坐标位置不同)。

　　逆导晶闸管的典型产品有美国无线电公司(RCA)生产的S3900MF，其外形见图1(c)。它采用TO-220封装，三个引出端分别是门极G、阳极A、阴极K。S3900MF的主要参数如下：

　　断态重复峰值电压VDRM：>750V

　　通态平均电流IT(AV)：5A

　　最大通态电压VT：3V(IT=30A)

　　最大反向导通电压VTR：<0.8V

　　最大门极触发电压VGT:4V

　　最大门极触发电流IGT:40mA

　　关断时间toff:2.4μs

　　通态电压临界上升率du/dt:120V/μs

　　通态浪涌电流ITSM:80A

　　利用万用表和兆欧表可以检查逆导晶闸管的好坏。测试内容主要分三项：

　　1.检查逆导性

　　选择万用表R×1档，黑表笔接K极，红表笔接A极(参见图3(a))，电阻值应为5～10Ω。若阻值为零，证明内部二极管短路;电阻为无穷大，说明二极管开路。

　　2.测量正向直流转折电压V(BO)

　　按照(b)图接好电路，再按额定转速摇兆欧表，使RCT正向击穿，由直流电压表上读出V(BO)值。

　　3.检查触发能力

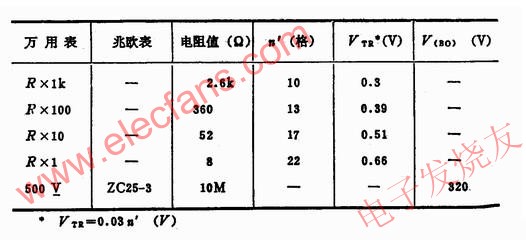

　　实例：使用500型万用表和ZC25-3型兆欧表测量一只S3900MF型逆导晶闸管。依次选择R×1k、R×100、R×10和R×1档测量A-K极间反向电阻，同时用读取电压法求出出内部二极管的反向导通电压VTR(实际是二极管正向电压VF)。再用兆欧表和万用表500VDC档测得V(BO)值。全部数据整理成表1。由此证明被测RCT质量良好。

　　注意事项：

　　(1)S3900MF的VTR<0.8V，宜选R×1档测量。

　　(2)若再用读取电流法求出ITR值，还可以绘制反向伏安特性。
