本文主要介绍了继电器的主要技术参数及怎么去看这些参数，其中具体包括了额定工作电压、直流电阻、吸合电流、释放电流、触点切换电压和电流。以及不同继电器分类中的热继电器、中间继电器、电磁继电器、固态继电器、电流继电器等的主要技术参数详解。

继电器的主要技术参数有哪些？怎么看这些参数？

    1、额定工作电压

    是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

    2、直流电阻

    是指继电器中线圈的直流电阻，可以通过万能表测量。

    3、吸合电流

    是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

    4、释放电流

    是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

    5、触点切换电压和电流

    是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

热继电器的技术参数

1、额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V，380V，600V。

2、额定电流：热继电器的额定电流主要是指通过热继电器的电流

3、额定频率：一般而言，其额定频率按照45~62HZ设计。

4、整定电流范围：整定电流的范围由本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成反比。

中间继电器的技术参数

1、动作电压：这里指中间继电器的线圈电压最小不大于70%额定电压就可以动作。

2、返回电压：这里是指中间继电器的线圈电压在不小于5%额定电压就可以返回。

3、动作时间：指中间继电器线圈在额定电压下的动作时间不大于0.02S。

4、返回时间：在额定电压下返回时间不大于0.02S

5、电气寿命：中间继电器在正常负荷下，继电器线圈吸合次数不低于1万次。

6、功率消耗：直流中间继电器一般不大于4W，而交流的中间继电器的功率一般不大于5VA。

7、触点容量：触头一般允许长期接通5A电流，这也是为什么负载电流小于5A时，中间继电器可以用作接触器使用。

电磁继电器的技术参数

1、额定工作电压、额定工作电流 是指继电器在正常工作时加在线圈两端的电压。额定工作电流是指继电器在正常工作时要通过线圈的电流。在使用中应满足线圈对电压、电流的要求。

2、线圈直流电阻 是指继电器线圈的百流电阻值。

3、吸合电压、吸合电流 继电器能够产生吸合动作的最小电压值称为吸合电压。继电器能够产生吸合动作的最小电流值，就称为吸合电流。为了能够使继电器的吸合动作可靠，必须给线圈加上稍大于额定电压(电流)的实际电压值，但不能太高，一般为额定值的1.5倍，否则将烧坏线圈。

4、释放电压、释放电流 使继电器从吸合状态到释放状态所需的最大电压值，就称释放电压。使继电器从吸合状态到释放状态所需的最大电流值，就称释放电流。为能保证继电器按需要可靠释放，在继电器释放时，其线圈上的电压必须小于释放电压(电流)。

5、触点负荷 是指继电器的触点，允许通过的电流和所加的电压。即触点能够承受的负载大小。在使用时，为保证触点不被损坏，不能用触点负荷小的继电器去控制负载大的电路。

6、吸合时间 是指给继电器线圈通电后，触点从释放状态到吸合状态所需要的时间间隔。

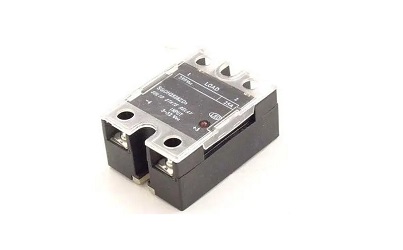

固态继电器的技术参数

1、输入电压范围：在环境温度25'c下，固态继电器能够工作的输入电压范围。

2、输入电流：在输入电压范围内某一特定电压对应的输入电流值。

3、接通电压：在输入端加该电压或大于该电压值时，输出端确保导通。

4、关断电压：在输入端加该电压或小于该电压值时，输出端确保导通。

5、反极性电压：能够加在继电器输入端上，而不应起永久性破坏的最大允许反向电压。

6、额定输出电流：环境25'C时的最大稳态工作电流。7、额定输出电压：能够承受的最大负载工作电压。

8、输出电压降：当继电器处于导通时，在额定输出电流下测得的输出端电压。9、输出漏电流：当继电器处于关断状态施加额定输出电压时，流经负载的电流值。

10、接通时间：当继电器接通时，加输入电压到接通电压开始至输出达到其电压最终变化的90%为止之间的时间间隔。

11、关断时间：当继电器关断时，切除输入电压到关断电压开始至输出达到其电压最终变化的10%为止之间的时间间隔。

12、过零电压：对交流过零型固态继电器，输入端加入额定电压，能使继电器输出端导通的最大起始电压。

13、最大浪涌电压：继电器能承受的而不致造成永久性损坏的非重复浪涌(或过载)电流。

14、电器系统峰值：在继电器工作状态继电器输出端能够承受的最大迭加的瞬时峰值击穿电压。

15、电压指数上升率dv/dt：继电器的输出元件能够承受的不使其导通的电压上升率。

电流继电器的技术参数

1、额定工作电压

是指继电器正常工作时线圈所需要的电压。根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻

是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流

是指继电器能够产生吸合动作的最小电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流

是指继电器产生释放动作的最大电流。当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。这时的电流远远小于吸合电流。

5、触点切换电压和电流

是指继电器允许加载的电压和电流。它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

小型5V-24V继电器的技术参数:

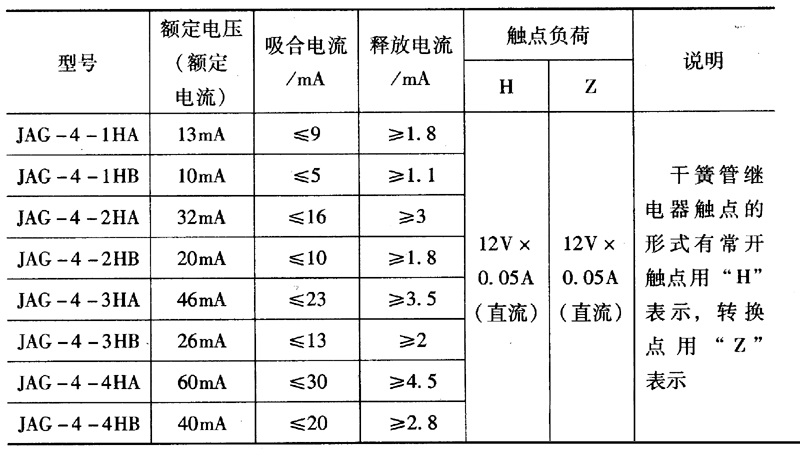

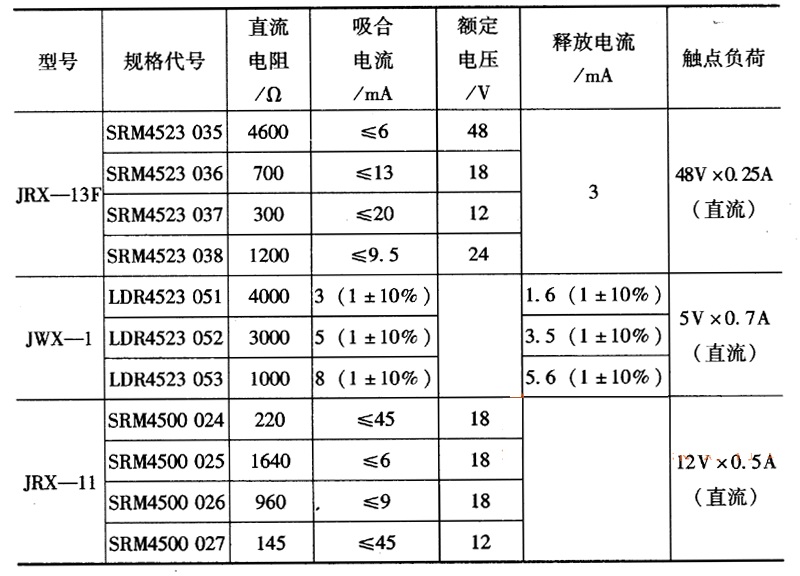

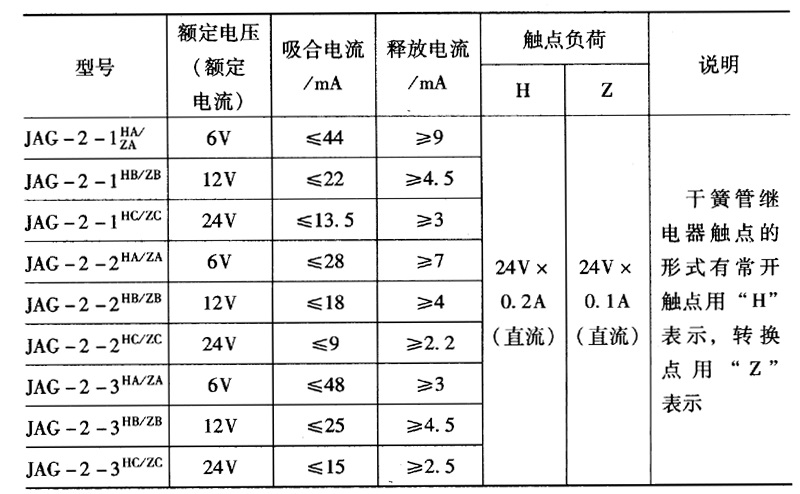

常用小型5V-24V继电器的种类很多，如JRX一11、JRX一13F、JQX一4F、JWX一1等，下图中列举了其中的一些常见的继电器的技术参数供参考。
