多圈微调线绕电位器常见型号及其参数

来源：网络整理发布时间：2018-07-03

摘要： 本文主要介绍了多圈微调线绕电位器常见型号及其参数，具体包括WXW1B、WT22 、WT24 、WXWX、WXWI-1A 、WXW-2/3/4型矩形多圈微调线绕电位器的外形图和主要参数表。

WXW1B 型方形多圈微调线绕电位器的外形如图3-78 所示，其主要参数见表3-53 。

WXW1B型方形多圈微调绕线电位器外形

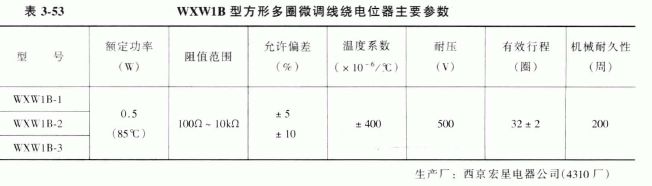

WXW1B型方形多圈微调线绕电位器主要参数

该组多圈微调线绕电位器的外形如图3-79 和图3-80 所示，它们的主要参数见表3-54 。

WT22CI型方形多圈微调线绕电位器外形

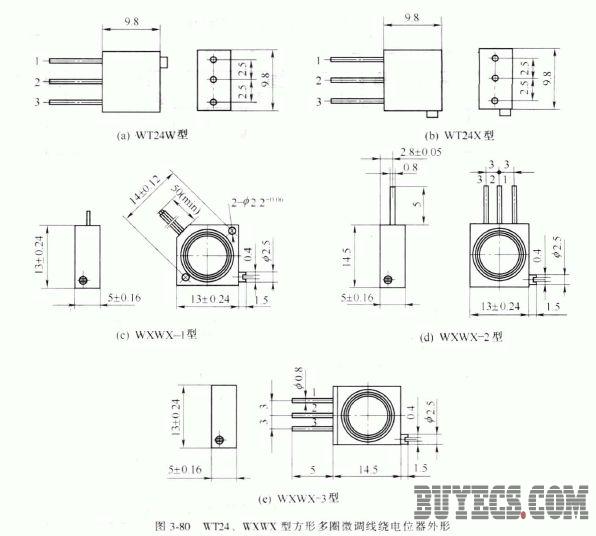

WT24、WXWX型方形多圈微调线绕电位器外形

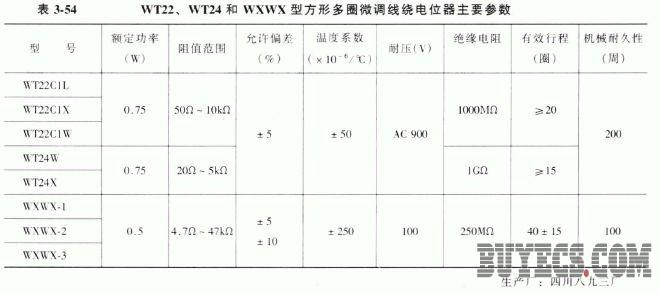

WT22 、WT24 和WXWX 型方形多图微调线绕电位器主要参数

WXWI-1A 、WXW-2/3/4 型矩形多圈微调线绕电位器外形如图3-81 所示，它们的主要参数见表3-55 。

WXWI-1A 、WXW-2/3/4 型矩形多圈微调线绕电位器外形图

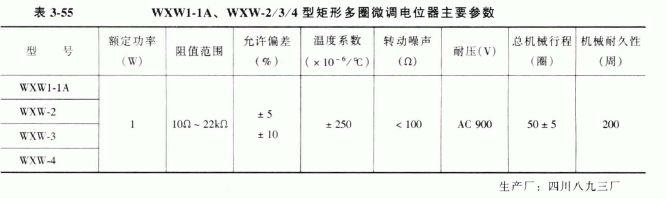

WXWI-1A 、WXW-2/3/4 型矩形多圈微调线绕电位器参数
