回路电阻测试仪型号及详细参数

　　回路电阻测试仪是用于开关控制设备的接触电阻、回路电阻测量的专用仪器，测试电流采用国家标准GB763推荐的100A直流，可在 100A，200A，300A，400A，500A或600A电流的情况下直接测得回路电阻或者接触电阻，并直接显示。

       还可保存到仪器上，最大组数为 100组，保存的数据可通过RS232接口与上位机通讯，将数据上传至电脑保存或打印。该仪器测量准确、性能稳定，适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

　　回路电阻测试仪型号及参数

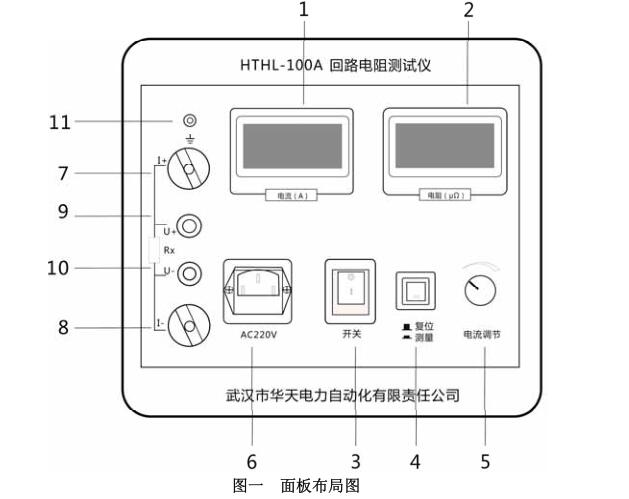

　　面板结构

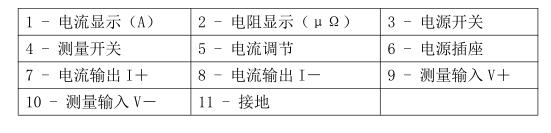

　　面板功能介绍

　　回路电阻测试仪的工作原理

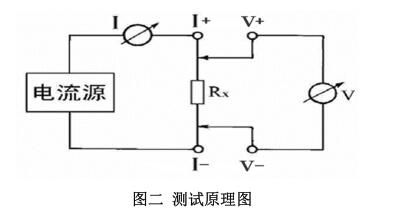

　　HTHL-100A 回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理图见图二

　　由电流源经“I+、I-两端口（也称 I 型口），供给被测电阻 Rx 电流，电流的大小有电流表 I 读出，Rx 两端的电压降“V+、V-”两端口（也称 V 型口）取出，由电压表 V 读出。通过对 I、V 的测量，就可以算出被测电阻的阻值。

　　回路电阻测试仪的技术指标

　　1、测量范围：1~1999uQ

　　2、分辨力：1U2

　　3、测试电流：DC 100A

　　4、测量精度：0.5%+1d

　　5、显示方式：电流：三位半LCD;电阻：三位半LCD

　　6、工作电源： AC220V+ 10%，50Hz

　　7、工作环境： 温度：-10C~40C ;湿度： 《80%RH

　　8、体积：300x270x200mm3

　　9、重量：5kg （不含附件）

　　回路电阻测试仪的性能特点

　　1、大电流： 采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

　　2、抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在11个字范围内，读数稳定，重复性好。

　　3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

　　4、携带方便：体积小、重量轻。

　　回路电阻测试仪的基本参数

　　1、测量范围：0~4mΩ （50A档） 0~2mΩ （100A档） 0~1.33mΩ （150A档） 0~1mΩ （200A档）

　　2、测试电流：DC50A、100A、150A、200A固定输出

　　3、测量精度：±（0.5% rd+2d）

　　4、连续工作时间：5s~599s

　　5、显示方式：大屏幕中文液晶显示

　　6、通信方式： RS232串口

　　7、工作电源：AC220V±10% 50Hz

　　8、整机功率：1200W

　　回路电阻测试仪的用途

　　HTHL-100A 回路电阻测试仪适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场台。
