什么是带通滤波器？

带通滤波器（band-pass filter）是一个允许特定频段的波通过同时屏蔽其他频段的设备。比如RLC振荡回路就是一个模拟带通滤波器。

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。一个模拟带通滤波器的例子是电阻-电感-电容电路（RLC circuit）。这些滤波器也可以用低通滤波器同高通滤波器组合来产生。

带通滤波器工作原理

一个理想的带通滤波器应该有一个完全平坦的通带，在通带内没有放大或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。

实际上，并不存在理想的带通滤波器。滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。然而，随着滚降范围越来越小，通带就变得不再平坦，开始出现“波纹”。这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。

除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。

在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。

带通滤波器的典型应用

许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率 ，在中心频率fo处的电压增益Ao=B3/2B1，品质因数 ，3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。 有源带通滤波器电路

此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。

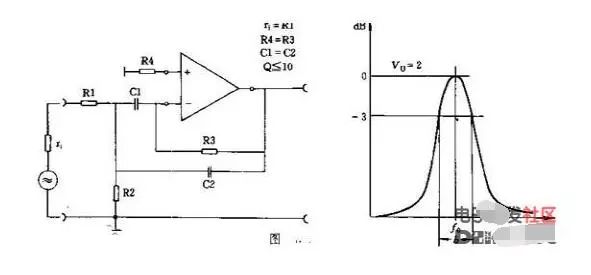

带通滤波器原理图该电路中事先确定R1的值，其大小与信号源内阻r1相近/参数选取原理是R4=R3，C1约等于C2，Q小于等于R1，500K》R》1K，0.5uF》C》200pF.

带通滤波器原理图

该电路中事先确定R1的值，其大小与信号源内阻r1相近/参数选取原理是R4=R3，C1约等于C2，Q小于等于R1，500K》R》1K，0.5uF》C》200pF.
